Software di metrologia per l'analisi delle vibrazioni
Panoramica
Il chatter è un motivo ripetitivo di piccoli picchi o “ondulazioni” che si verifica a intervalli regolari e può apparire sulla superficie finita di un pezzo lavorato. Come affermato nell’articolo Come determinare se esiste un problema di chatter in un processo di rettifica, nei componenti critici, come un albero rotante all’interno di un motore, il chatter può causare problemi nell’assemblaggio finale che potrebbero portare a guasti prematuri dei componenti e danneggiare altri componenti.

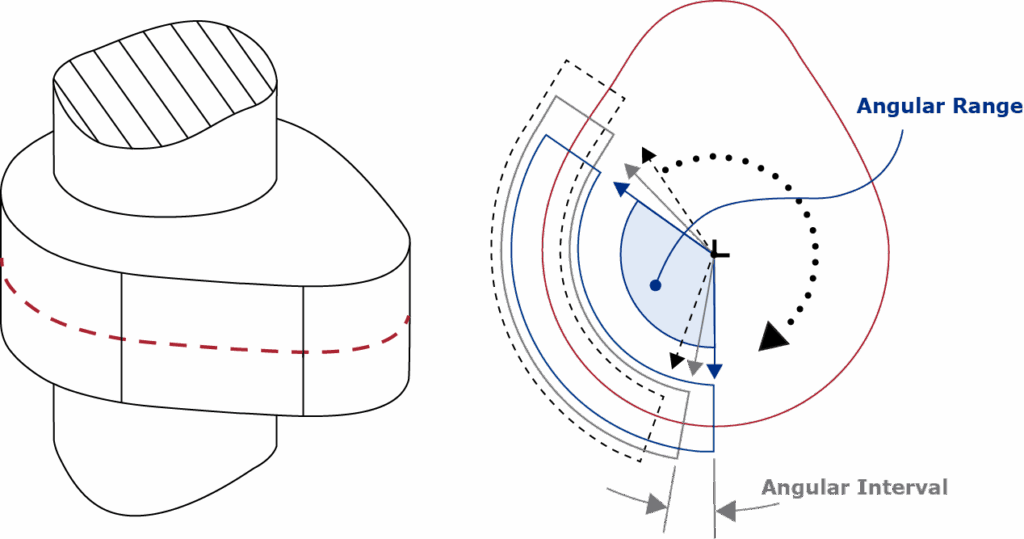

Il software Real-Time Chatter Analysis (RTCA) di Adcole è progettato per rilevare difetti di vibrazioni localizzate sugli alberi durante il processo di produzione. A differenza della tradizionale analisi a rotazione completa, RTCA utilizza un approccio a finestra scorrevole, scansionando piccoli segmenti angolari (ad esempio, 10°-30°) per identificare le vibrazioni che possono apparire solo in regioni specifiche. Ciò lo rende altamente efficace per individuare le vibrazioni improvvise, che possono sfuggire in analisi più ampie. Il software supporta sia i limiti di tolleranza della regione box che quelli delimitati dalla formula e consente agli utenti di personalizzare le soglie di output e supporta sia le valutazioni dei lobi individuali che quelle medie, rendendolo uno strumento potente per il controllo qualità in tempo reale e la diagnostica delle rettificatrici.
Il software FFT Chatter Analysis si concentra sull’analisi rotazionale completa a 360° utilizzando la trasformata di Fourier veloce (FFT) per convertire i dati del profilo superficiale nel dominio della frequenza. Questo metodo identifica modelli di vibrazioni costanti su tutta la parte, misurando le ondulazioni per giro (UPR) per rilevare e quantificare i difetti superficiali indotti dalle vibrazioni. È particolarmente utile per diagnosticare problemi sistemici nelle rettificatrici e garantire che le parti soddisfino rigorosi standard di finitura superficiale e dimensionali. Il software supporta sia curve di tolleranza quadrate che personalizzate, offrendo flessibilità nella valutazione della qualità.
Insieme, questi strumenti forniscono una soluzione completa per il rilevamento delle vibrazioni: FFT Chatter Analysis eccelle nell’identificazione delle vibrazioni persistenti legate alla macchina, mentre Real-Time Chatter Analysis è ideale per rilevare difetti intermittenti o localizzati. Se utilizzati in combinazione con i calibri ad alta precisione di Adcole, i produttori ottengono un sistema robusto per migliorare la qualità dei pezzi, ridurre gli scarti e ottimizzare i processi di rettifica.
Funzionalità del software
Il software di analisi delle vibrazioni di Adcole offre un’integrazione flessibile, che consente di incorporarlo direttamente nelle sequenze di ispezione esistenti o di utilizzarlo come strumento di ispezione post-processo autonomo. Questa adattabilità lo rende adatto sia ai modelli di misuratori in linea che a quelli di controllo. Il software fornisce informazioni dettagliate riportando l’ampiezza e la frequenza delle vibrazioni più elevate (UPR) per ciascuna regione definita, con risultati disponibili sia in formato tabellare che grafico. Gli utenti possono selezionare i tipi di output di ampiezza in base alle loro esigenze, inclusi micrometri (μm) o decibel (dB), garantendo la compatibilità con vari standard di produzione.
Vantaggi
Il software di analisi delle vibrazioni di Adcole supporta un’ampia gamma di configurazioni di tolleranza, tra cui tolleranze box singole o multi-regione, nonché tolleranze curve basate su formule o file. Consente agli utenti di definire intervalli angolari specifici per l’ispezione, come l’analisi completa a 360° o regioni mirate come cerchi di base, rampe e fianchi, rendendolo particolarmente efficace per rilevare le vibrazioni di scoppio sui perni. La funzione di finestra scorrevole consente di regolare l’intervallo angolare, migliorando la precisione del rilevamento localizzato delle vibrazioni. Inoltre, il software è in grado di analizzare singoli lobi o dati medi dei lobi, offrendo una visione completa della qualità dei pezzi.
Consentendo ai produttori di rilevare le vibrazioni sui lobi degli alberi, sui perni e sui cuscinetti a perno, il software fornisce dati utilizzabili che supportano l’ottimizzazione dei processi e la risoluzione dei problemi. Ciò aiuta a identificare le cause alla radice dei problemi di produzione, a migliorare la qualità dei pezzi e ad aumentare l’efficienza complessiva della produzione. Con diversi metodi di analisi e tipi di tolleranza, il software di Adcole per il rilevamento delle vibrazioni è uno strumento affidabile per migliorare la redditività e mantenere standard elevati nella lavorazione di precisione.
