표면 거칠기 측정
표면 마감용 계측기
밀착 피팅이 있거나 서로 마찰하는 샤프트 부위의 표면 마감 또는 질감은 최종 품질과 성능에 미치는 전반적인 영향을 고려할 때 흔히 간과됩니다. 표면 마감은 연삭, 선삭 또는 호닝과 같은 제조 공정에서 발생하는 고유의 불규칙성을 의미합니다.
표면 마감을 정확히 평가하려면 레이(lay), 웨이비니스(waviness), 거칠기(roughness)라는 세 가지 핵심 특성을 평가하는 것이 필수적입니다. 특히 저널(journal)이나 스러스트 표면(thrust surface)과 같은 중요한 샤프트 특징부에서 더욱 그렇습니다. 이 매개변수들은 가공된 표면의 질감을 종합적으로 정의하며, 회전 부품의 적절한 기능과 수명을 보장하는 데 중요합니다.
표면 마감을 채터( 진동으로 인한 잔상)와 구분하는 것이 중요합니다. 채터는 가공 중 진동으로 인해 발생하는 작고 균일한 간격의 반복적인 봉우리 또는 물결 모양 패턴으로 나타납니다. 채터는 마감된 표면에 나타날 수 있지만, 표면 마감 측정 요소에는 포함되지 않습니다.
표면 거칠기 샤프트 게이지 유형
애드콜 표면 거칠기 측정기는 캠축과 크랭크축, 기어 및 변속기 축, 기타 정밀 가공된 원통형 부품 검사를 위해 특별히 설계되었습니다. 수평 하중을 위해 설계된 이 장비는 신속한 표면 측정 주기와 업계 최고 수준의 부품 검사 데이터 정확도를 제공하며, 통합 헤드스톡, 테일스톡 및 캐리지가 장착된 화강암 표면판을 특징으로 하여 까다로운 환경에서도 기계적 안정성과 반복 가능한 성능을 보장합니다.
- 계측기는 일반적으로 사용 가능한 스타일러스 팁 크기를 사용합니다: 2µm, 5µm 또는 10µm 반경 다이아몬드 팁, 루비 스키드 프로브, 또는 2µm 및 5µm 반경의 스키드 프로브 유형
- 버튼 하나로 작동하는 자동 계측기로 고밀도 부품 데이터 제공 – mm당 2000개 데이터 포인트
- 빠른 사이클 타임으로 처리량 향상
- 사용하기 쉬운 작업자 인터페이스
애드콜 표면 거칠기 측정기는 완전 접촉식, 광학 및 접촉식 복합형, 완전 광학식 등 세 가지 유형으로 구분됩니다.
1000: 자동 표면 거칠기 샤프트 게이지

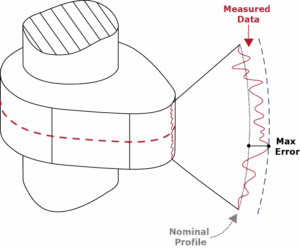

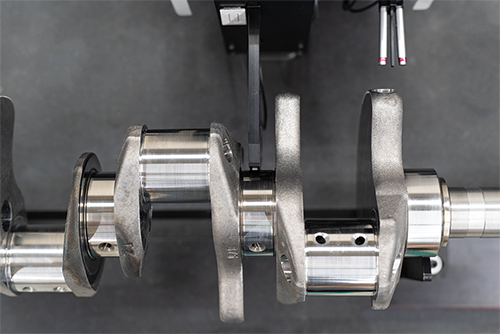

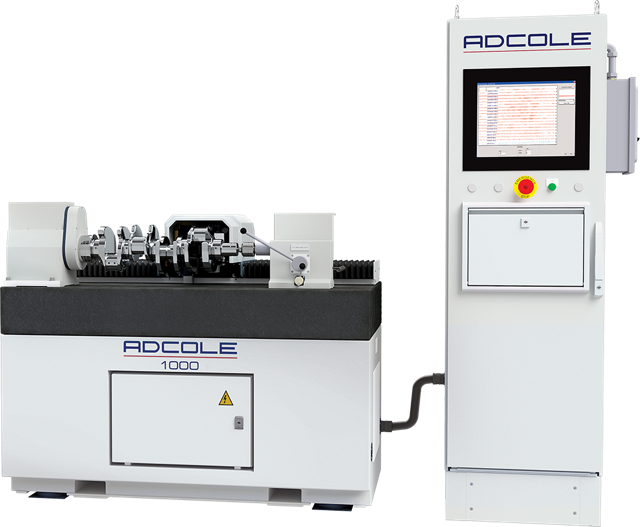

촉각식 스타일러스 기반 계측 기술을 활용하는 모델 1000 자동 표면 거칠기 샤프트 계측기는 수직 분해능 1nm 미만, 측면 분해능 0.5µm의 포괄적이고 신뢰할 수 있는 품질 보증 솔루션을 제공합니다. 최대 부품 길이는 36인치(915mm), 무게는 222파운드(100kg)이며 스윙 직경은 6.7인치(170mm)입니다.
사양
| 1000 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 정확도 사양 | ||||||||
| 수직 해상도 | <1 nm | |||||||
| 범위 | 40 µm | |||||||
| 측면 해상도 | 0.5 µm | |||||||
| 전체 오차 | 일반적인 산업 부품 공차의 10% 미만 | |||||||
| 일반 사양 | ||||||||
| 회전축 | 수평 | |||||||
| 스윙 직경 | 170mm (6.7") | |||||||
| 부품 중량 최대 | 100 kg (222 lb) | |||||||
| 부품 길이 최대 i | 915mm (36") | |||||||
| 회전 속도 | 1 - 20 RPM | |||||||
| 측정 속도 | 1mm/s (조정 가능) | |||||||
| 기술 사양 | ||||||||
| 팁 반경 | 2, 5 또는 10 마이크로미터 | |||||||
| 스타일러스 힘 | 0.7mN ~ 1mN 선택 가능 | |||||||
| 스타일러스 리프트 오프 | 자동 / 프로그래밍 가능 | |||||||
| 컷오프 값 | 0.08~8.0 mm (0.003”~0.3”) 구성 가능 | |||||||
| 평가 길이 | 4 mm (조정 가능) | |||||||
| 필터 | 2CR, 가우시안, 로버스트 가우시안 | |||||||
| 프로브 유형 | 2μm, 5μm, 10μm 반경 다이아몬드 팁, 루비 스키드 유도식 프로브. 2μm, 5μm 반경 스키드 프로브 유형 | |||||||
| 베이스 게이지 치수 | ||||||||
| 게이지 높이 | 1,575mm (62") | |||||||
| 게이지 폭 | 762mm (30") | |||||||
| 게이지 깊이 | 1,321mm (52") | |||||||
| G게이지 중량 | 2,495 kg (5,500 lb) | |||||||
i 최대 부품 길이는 대략적인 수치입니다. 실제 길이는 센터 공구 스타일, 부품 센터 홀 구성, 고객 부품 클리어런스에 필요한 TS 이동량 등에 따라 달라집니다.
| 1000 | |||||||
|---|---|---|---|---|---|---|---|
| F측정된 특징 | |||||||
| 메인 베어링 저널 | |||||||
| 핀 저널 측벽 | |||||||
| 포스트 및 플랜지 직경 | |||||||
| 로드 저널 | |||||||
| 추력면 | |||||||
| 캠축 저널 및 로브 | |||||||
| 거칠기 매개변수 (촉각) | |||||||
| Ra | Rp | Tp (Rmr) | Rsk | ||||
| Htp-1/2/3/4/5/6 (Rdc) | Rt | Rpm | RzDIN | ||||
| Rp/Rt | Rk | Rpk | Rvk | ||||
| MR1 | MR2 | R3z | RzJIS | ||||
1000-Z: 접촉식 및 광학식 표면 거칠기 샤프트 게이지

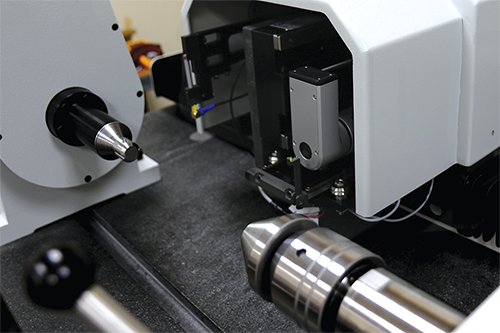

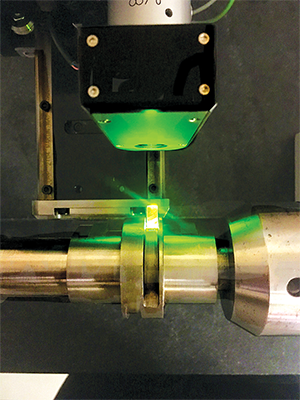

Adcole 모델 1000-Z는 광학식 및 접촉식 측정 헤드를 모두 탑재하여 고정밀 표면 측정을 제공합니다. 비접촉식 ZYGO© 백색광 간섭계 프로브는 표준 Adcole 1000 게이지의 다이아몬드 팁 접촉식 프로브의 측정 능력을 확장합니다. 광학 액세서리는 홈 바닥, 측벽 등 접근이 어려운 부위의 표면 마감을 1nm 미만의 분해능으로 정밀 측정할 수 있습니다.

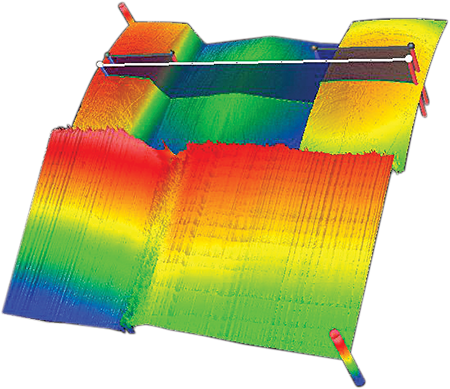

광학 액세서리를 추가하면 측정 영역이 단일 접촉 프로브 라인에서 3.3 x 3.3mm 크기의 3D 표면 영역으로 확장됩니다. 이는 수집되는 데이터 포인트 수를 크게 증가시켜 부품 품질에 대한 통찰력을 향상시키며 유연하고 포괄적인 표면 분석을 가능하게 합니다.
1000-Z 게이지로 표면 거칠기를 정량화하여 제조 품질을 보장하고 잠재적 문제를 탐지합니다. 이러한 측정은 마찰학 분야에서 매우 중요합니다. 거칠기, 파동성, 형상 등 표면 질감이 마찰, 마모, 윤활에 직접적인 영향을 미치기 때문입니다. 미세한 지형 변화조차도 하중 하에서 부품 간 상호작용 방식에 영향을 줄 수 있습니다.
1000-ZS: 광학식 표면 거칠기 샤프트 게이지
비용을 고려하여 1000-Zs는 모든 촉각 기능을 제거한 완전한 ZYGO 광학 표면 거칠기 측정기로 제작되었습니다.
사양
| 1000-Z | ||||||||
|---|---|---|---|---|---|---|---|---|
| 정확도 사양 | ||||||||
| 수직 해상도 | <1 nm | |||||||
| 범위 | 40 µm | |||||||
| 측면 해상도 | 0.5 µm | |||||||
| 전체 오차 | 일반적인 산업 부품 공차의 10% 미만 | |||||||
| 일반 사양 | ||||||||
| 회전축 | 수평 | |||||||
| 스윙 직경 | 170mm (6.7") | |||||||
| 부품 중량 최대 | 100 kg (222 lb) | |||||||
| 부품 길이 최대 i | 915mm (36") | |||||||
| 회전 속도 | 1 - 20 RPM | |||||||
| 측정 속도 | 1mm/s (조정 가능) | |||||||
| 기술 사양 | ||||||||
| 측면 해상도 - 촉각 | 0.5 µm | |||||||
| 측면 분해능 - 광학 | 3.3 µm | |||||||
| 평가 길이 - 촉각 | 4mm (조절 가능) | |||||||
| 평가 길이 - 광학 | 3.3mm x 3.3mm | |||||||
| 해상도 | <1 nm | |||||||
| 스타일러스 힘 | 0.7mN ~ 1mN 선택 가능 | |||||||
| 스타일러스 범위 | 40 µm | |||||||
| 컷오프 값 | 0.08~8.0 mm (0.003”~0.3”) 구성 가능 | |||||||
| 필터 | 2CR, 가우시안, 로버스트 가우시안 | |||||||
| 베이스 게이지 치수 | ||||||||
| 게이지 높이 | 1,575mm (62") | |||||||
| 게이지 폭 | 762mm (30") | |||||||
| 게이지 깊이 | 1,321mm (52") | |||||||
| 게이지 중량 | 2,495 kg (5,500 lb) | |||||||
| 센서 사양 | ||||||||
| 촉각 | 다이아몬드 팁 스키드 유도 | |||||||
| 광학 | 비접촉식 3D 코히어런스 스캐닝 간섭계(CSI) | |||||||
i 최대 부품 길이는 대략적인 수치입니다. 실제 길이는 센터 공구 스타일, 부품 센터 홀 구성, 고객 부품 클리어런스에 필요한 TS 이동량 등에 따라 달라집니다.
용량
| 1000 | |||||||
|---|---|---|---|---|---|---|---|
| 측정된 특징 | |||||||
| 메인 베어링 저널 | |||||||
| 핀 저널 측벽 | |||||||
| 포스트 및 플랜지 직경 | |||||||
| 로드 저널 | |||||||
| 추력면 | |||||||
| 캠축 저널 및 로브 | |||||||
| 거칠기 매개변수 - 촉각 | |||||||
| Ra | Rp | Tp (Rmr) | Rsk | ||||
| Htp-1/2/3/4/5/6 (Rdc) | Rt | Rpm | RzDIN | ||||
| Rp/Rt | Rk | Rpk | Rvk | ||||
| MR1 | MR2 | R3z | RzJIS | ||||
| 거칠기 매개변수 - 광학 | |||||||
| Ra | Rsk | Rpm | RzDIN | ||||
| R3z | Rmax | ||||||
i 최대 부품 길이는 대략적인 수치입니다. 실제 길이는 센터 공구 스타일, 부품 센터 홀 구성, 고객 부품 클리어런스에 필요한 TS 이동량 등에 따라 달라집니다.
소프트웨어
당사 게이지의 소프트웨어는 결함 추적, 성능 지표 분석 및 상세한 보고서 생성을 위한 기능을 통해 문제가 발생하기 전에 문제를 발견할 수 있도록 지원합니다. 개선이 필요한 영역에 대한 통찰력을 제공함으로써 Adcole 게이지 소프트웨어는 귀사가 최고 수준의 기준을 유지하고 지속적으로 제품을 개선할 수 있도록 지원합니다.
응용 분야
측정 품질은 제품이 지정된 기준을 충족하고 안정적으로 작동하도록 보장하는 데 필수적입니다. 이러한 도구에는 결함 추적, 성능 지표 분석, 상세 보고서 생성 기능이 포함되는 경우가 많습니다. 개선이 필요한 영역에 대한 통찰력을 제공함으로써 Adcole 게이지 소프트웨어는 귀사가 최고 수준의 기준을 유지하고 제품을 지속적으로 개선하는 데 도움을 줍니다.
포괄적인 엔지니어링 및 기술 지원
당사의 전담 엔지니어 팀은 Adcole 샤프트 계측 게이지와 관련된 모든 요구 사항을 지원할 준비가 되어 있습니다. 글로벌 기술 지원, 교육, 게이지 업그레이드 및 재인증 서비스를 제공합니다. 엔지니어링 검토 또는 현장 서비스 엔지니어와의 서비스 일정을 예약하려면 지금 바로 문의하십시오.
