Software per l’accumulo di materiale e la rettilineità avanzata
Adcole LLC
Il software Adcole Material Build-Up & Advanced Straightness è una soluzione avanzata per l’analisi dei dati di scansione lineare. Il software viene utilizzato per rilevare eventuali “accumuli di materiale” sul bordo anteriore o posteriore della scansione. L’accumulo di materiale si trova solitamente in una zona al di fuori dell’intervallo di calcolo della rettilineità.
Il software Material Build-Up & Advanced Straightness consente agli ingegneri di utilizzare metodi specifici per determinare i valori di accumulo di materiale:
- Metodo di scansione lineare di base
- Scansione lineare basata sulle guance
- Scansione lineare basata su una lunghezza di scansione alternativa
- Specifiche di bombatura

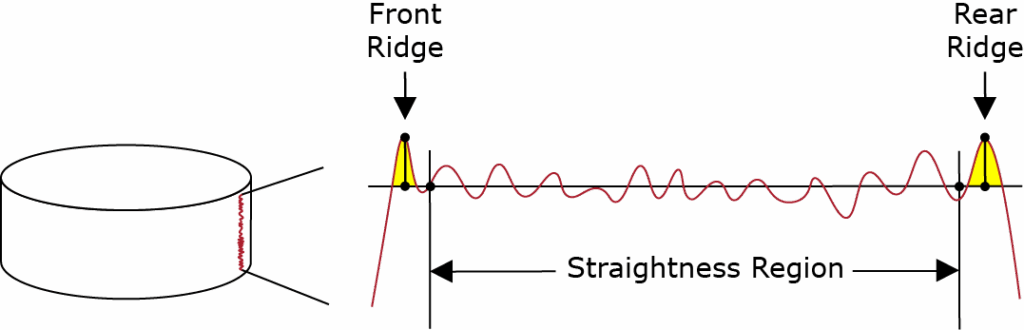

Il software per l’accumulo di materiale e la rettilineità avanzata viene utilizzato per rilevare “l’accumulo di materiale” sul bordo anteriore o posteriore di una scansione.
Non è raro che i produttori si interroghino sul motivo per cui i perni dell’albero motore mostrano un accumulo di materiale sui bordi anteriori o posteriori di un componente. Trattandosi di un problema di produzione molto specifico, ottenere dati attendibili sul problema può essere fonte di frustrazione. Ecco perché il software Material Build-Up & Advanced Straightness è uno strumento così potente per affrontare questo dilemma. Il software consente agli utenti di analizzare i dati di scansione lineare, suddivisi in regioni segmentate. La regione centrale definita può essere analizzata per verificarne la rettilineità, la concavità, la convessità e la bombatura. Le sezioni terminali possono essere analizzate per verificare l’errore massimo e minimo. L’analisi delle sezioni terminali è fondamentale per risolvere il problema dell’accumulo di materiale, poiché l’errore massimo nelle regioni terminali della scansione lineare è il punto in cui viene rilevato e registrato il problema di rettilineità del materiale, se presente.
Misurazioni di scansione lineare
Estendendo le misurazioni e l’analisi della scansione lineare, gli ingegneri possono determinare l’esistenza di eventuali problemi di produzione vicino ai bordi del perno. Nello specifico, l’analisi dell’accumulo di materiale consente ai produttori di individuare con precisione se si sta verificando un guasto alla ruota, con conseguente “accumulo di materiale” sul bordo del perno. Questa soluzione software Adcole fornisce i mezzi per specificare il metodo di riduzione della scansione lineare per determinare l’area di rettilineità e altri parametri, comprese due sezioni dei bordi per l’accumulo di materiale.
Il software Material Build-Up & Straightness consente agli utenti di analizzare i dati della scansione lineare, suddivisi in regioni segmentate. La regione centrale definita può essere analizzata per verificarne la rettilineità, la concavità, la convessità e la bombatura.
Il software Material Build-Up & Advanced Straightness misura i seguenti parametri:
- Barreling
- Concavità
- Convessità
- Errore massimo per regione
- Errore minimo per regione
- Errore di profilo
- Rettilineità
Il software Material Build-Up & Straightness è in grado di misurare una o più tracce lineari su un perno di biella, utilizzando diversi metodi di misurazione. Il metodo di base consiste nel misurare il perno dal taglio radiale inferiore al taglio radiale superiore. In alternativa, un metodo diverso consiste nel misurare le posizioni delle guance di un perno e quindi effettuare una misurazione lineare basata sulla lunghezza effettiva del perno. Recentemente, Adcole ha sviluppato un’opzione che utilizza misurazioni alternative della lunghezza di scansione per l’accumulo di materiale e la rettilineità. Questa funzione consente agli utenti di impostare una lunghezza di scansione maggiore della distanza tra le posizioni di taglio radiale inferiore e superiore. Inoltre, questa funzionalità offre la possibilità di misurare una percentuale maggiore della superficie del perno senza la necessità di misurare le facce (risparmiando così tempo di ciclo).
Questa soluzione software Adcole fornisce i mezzi per specificare il metodo di riduzione della scansione lineare per determinare l’area di rettilineità e altri parametri, comprese due sezioni dei bordi per l’accumulo di materiale.
I clienti che utilizzano il software riferiscono di poter individuare accumuli di materiale al di fuori dell’intervallo di calcolo della rettilineità e di poter intervenire per correggerli. La soluzione offre 3 diversi metodi di misurazione per fornire i dati di misurazione più accurati e specifici disponibili per l’accumulo di materiale e la rettilineità. Consente ai produttori di analizzare i dati di scansione lineare suddivisi in regioni segmentate e permette agli ingegneri di definire la regione centrale di un albero motore e analizzarla per verificarne la rettilineità, la concavità, la convessità e la bombatura.
Rettilineità incrementale
Secondo la definizione di dimensione geometrica e tolleranza, la rettilineità ha due funzioni molto diverse, a seconda di come viene specificata. Nella sua forma normale o rettilineità superficiale, il termine rettilineità è una tolleranza che controlla la forma di una linea in un punto qualsiasi della superficie o della caratteristica. La rettilineità dell’asse è una tolleranza che controlla la quantità di curva consentita nell’asse di un pezzo. Questo viene solitamente indicato con un richiamo alla condizione massima del materiale.
La funzione di rettilineità incrementale del software Material Build-Up & Advanced Straightness offre ai produttori la possibilità di definire una finestra, o un segmento, di un pezzo e ottenere dati sulla finestra in sezioni distanziate di pollici o millimetri. Si tratta di una funzionalità potente perché questo software è in grado di rilevare l’errore massimo da picco a picco su un piccolo segmento specificato di un pezzo.
I dati di rettilineità incrementale sono importanti per i produttori perché forniscono una preziosa fonte di dati per determinare l’origine dei problemi di produzione. Questi includono problemi come il guasto della mola, problemi di utensili o altre complicazioni associate alle macchine o agli utensili utilizzati per la produzione dei pezzi.
Metodi di misurazione flessibili
Il software offre metodi di misurazione flessibili per analizzare i dati in modo approfondito e determinare dove si verifica l’accumulo di materiale e la sua causa principale. Fornisce un mezzo intuitivo per rilevare l’accumulo di materiale sul bordo anteriore o posteriore della scansione, consentendo ai produttori di migliorare un processo di fabbricazione di alto valore. Infine, il software Material Build-Up & Straightness è una soluzione efficace per determinare i problemi di accumulo di materiale e rettilineità del materiale.
