Software di misurazione del profilo lineare: misurazioni di convessità lineare, concavità e bombatura
Adcole LLC
GD&T Basics definisce il profilo di una linea in questo modo:
Il profilo di una linea descrive una zona di tolleranza attorno a qualsiasi linea in qualsiasi caratteristica, solitamente di forma curva. Il profilo di una linea è un intervallo di tolleranza bidimensionale che può essere applicato a qualsiasi tolleranza lineare. Se viene indicato su una superficie, come un raggio su un pezzo, il profilo di una linea specificherebbe di quanto quella sezione trasversale potrebbe variare da un raggio curvo reale. Il profilo di una linea prende una sezione trasversale in qualsiasi punto lungo la superficie e imposta una zona di tolleranza su entrambi i lati del profilo. Il profilo di una linea può anche essere impostato con una linea guida perimetrale o con un intervallo specifico (vedere esempio). – Nozioni di base su GD&T
Adcole comprende l’importanza delle misurazioni del profilo lineare per i produttori avanzati che realizzano componenti di precisione. Ecco perché Adcole offre il software di misurazione del profilo lineare, un’utilità che consente agli ingegneri di ottenere misurazioni di convessità lineare, concavità lineare e bombatura lineare in un formato di facile comprensione.

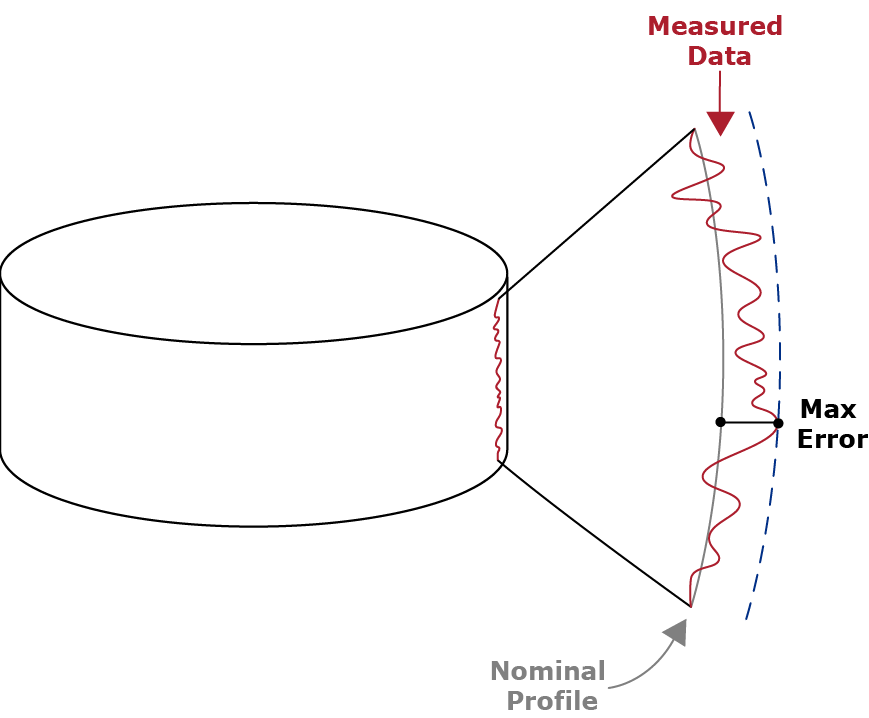

Il software di misurazione del profilo lineare di Adcole offre la possibilità di confrontare una scansione lineare di un perno o di un lobo con un raggio noto. Questo raggio viene specificato in base alle informazioni nominali. Il risultato è l’errore positivo massimo, l’errore negativo massimo e l’errore da picco a valle. Il software consente di tracciare il profilo misurato rispetto al profilo nominale con bande di tolleranza e l’errore del profilo con bande di tolleranza.
Il software di misurazione del profilo lineare consente di tracciare il profilo misurato rispetto al profilo nominale con bande di tolleranza e l’errore di profilo con bande di tolleranza.
La misurazione della convessità lineare si basa sulla determinazione del valore positivo massimo dei dati della scansione lineare rispetto a una linea retta tracciata attraverso i punti finali della scansione lineare. Se i dati lineari analizzati per la rettilineità non utilizzano i dati della scansione completa, la linea retta viene tracciata attraverso i punti finali dei dati da analizzare.
La misurazione della concavità lineare si basa sulla determinazione del valore minimo dei dati di scansione lineare rispetto a una linea retta tracciata attraverso i punti finali della scansione lineare. Se i dati lineari analizzati per la rettilineità non utilizzano i dati della scansione completa, la linea retta viene tracciata attraverso i punti finali dei dati da analizzare. Il risultato di questo valore può essere positivo o negativo.
Il software di misurazione del profilo lineare è progettato per mappare l’errore del profilo lineare rispetto a un raggio del profilo noto o specificato. Questa funzionalità fornisce l’errore totale del profilo, oltre all’errore massimo positivo e negativo dei punti dati del profilo. La funzionalità del profilo lineare consente agli utenti di tracciare/visualizzare sia il profilo che l’errore del profilo in modo numerico e grafico. L’output grafico mostra che il profilo viene rettificato con la forma corretta e nella posizione assiale all’altezza prevista: il profilo lineare è allineato correttamente. In questo modo, i produttori possono dimostrare che i loro processi di rettifica sono corretti e conformi alle specifiche.
Il software di misurazione del profilo lineare consente di tracciare il profilo misurato rispetto al profilo nominale con bande di tolleranza e l’errore del profilo con bande di tolleranza.
La misurazione della curvatura lineare si basa sulla determinazione del valore del punto centrale dei dati lineari rispetto a una linea retta tracciata attraverso i punti finali della scansione lineare. Se i dati lineari analizzati per verificarne la rettilineità non utilizzano i dati della scansione completa, la linea retta viene tracciata attraverso i punti finali dei dati da analizzare.
Il risultato di questo valore può essere positivo o negativo. La curvatura lineare differisce dalla convessità lineare in quanto confronta solo il valore del centro della scansione lineare con la linea che passa per i punti finali.
La soluzione software Linear Profile Measurement Software fornisce misurazioni sia della convessità lineare che della concavità lineare in un formato di facile comprensione. L’utilità offre informazioni approfondite sui dettagli di misurazione granulari di componenti di alto valore e difficili da produrre. Inoltre, il software fornisce informazioni sul profilo lineare in output numerici e grafici. Infine, lo strumento fornisce una serie completa di dati e analisi in modo che gli ingegneri possano eseguire l’analisi delle cause alla radice e ottimizzare il processo di produzione delle loro organizzazioni.
I produttori aggiungono il software di misurazione del profilo lineare per le potenti funzionalità che offre. Queste includono la possibilità di confrontare una scansione lineare di un perno o di un lobo con un raggio noto. L’utilità fornisce dati di output, tra cui il tracciato del profilo misurato rispetto al profilo nominale con bande di tolleranza e l’errore del profilo con bande di tolleranza. La soluzione specifica il raggio dei componenti di alto valore sulla base delle informazioni nominali. Inoltre, il software di misurazione del profilo lineare è in grado di ottenere un confronto accurato dei dati misurati con il raggio lineare nominale, anche su un segmento estremamente piccolo.
- Profilo lineare dell'albero
- Barreling
- Convessità
- Concavità
