Misuratori ottici per alberi
Panoramica
I sistemi OptiShaft di Adcole sono misuratori ottici di alta precisione progettati specificamente per gli ambienti di officina più esigenti. Costruito per garantire durata e affidabilità, OptiShaft è disponibile in tre configurazioni di base: S60, S100 e S135, corrispondenti a campi visivi (FOV) di 60 mm, 100 mm e 135 mm, rispettivamente.
Dotato di ottica telecentrica avanzata e illuminazione LED collimata, OptiShaft riduce al minimo la distorsione e offre un’eccezionale nitidezza dell’immagine, consentendo una misurazione accurata delle dimensioni critiche. I modelli S100 e S135 sono dotati di una base in granito per una maggiore rigidità e isolamento dalle vibrazioni, garantendo prestazioni costanti in ambienti industriali. Per una maggiore protezione, il gruppo ottico si ritrae sotto il piano quando non è in uso.

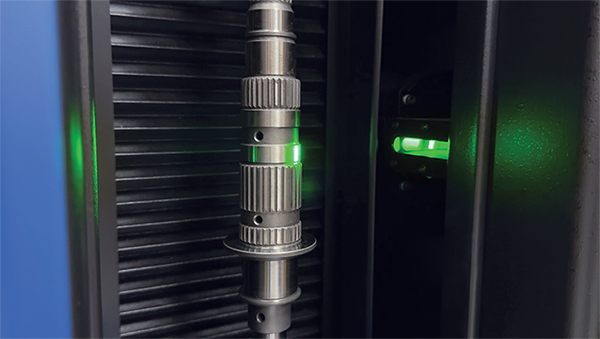

Progettati per garantire velocità e precisione, i sistemi OptiShaft eseguono misurazioni ottiche assiali e rotazionali ad alta velocità su alberi con diametro fino a 135 mm e lunghezza fino a 1200 mm. L’interfaccia software intuitiva supporta una rapida formazione degli operatori e una programmazione semplificata per risultati veloci e ripetibili. La tecnologia di rilevamento dei bordi sub-pixel garantisce un’elevata precisione di misurazione, mentre la visualizzazione dell’immagine reale fornisce una visione fedele del pezzo e delle sue caratteristiche, anziché un rendering simulato.

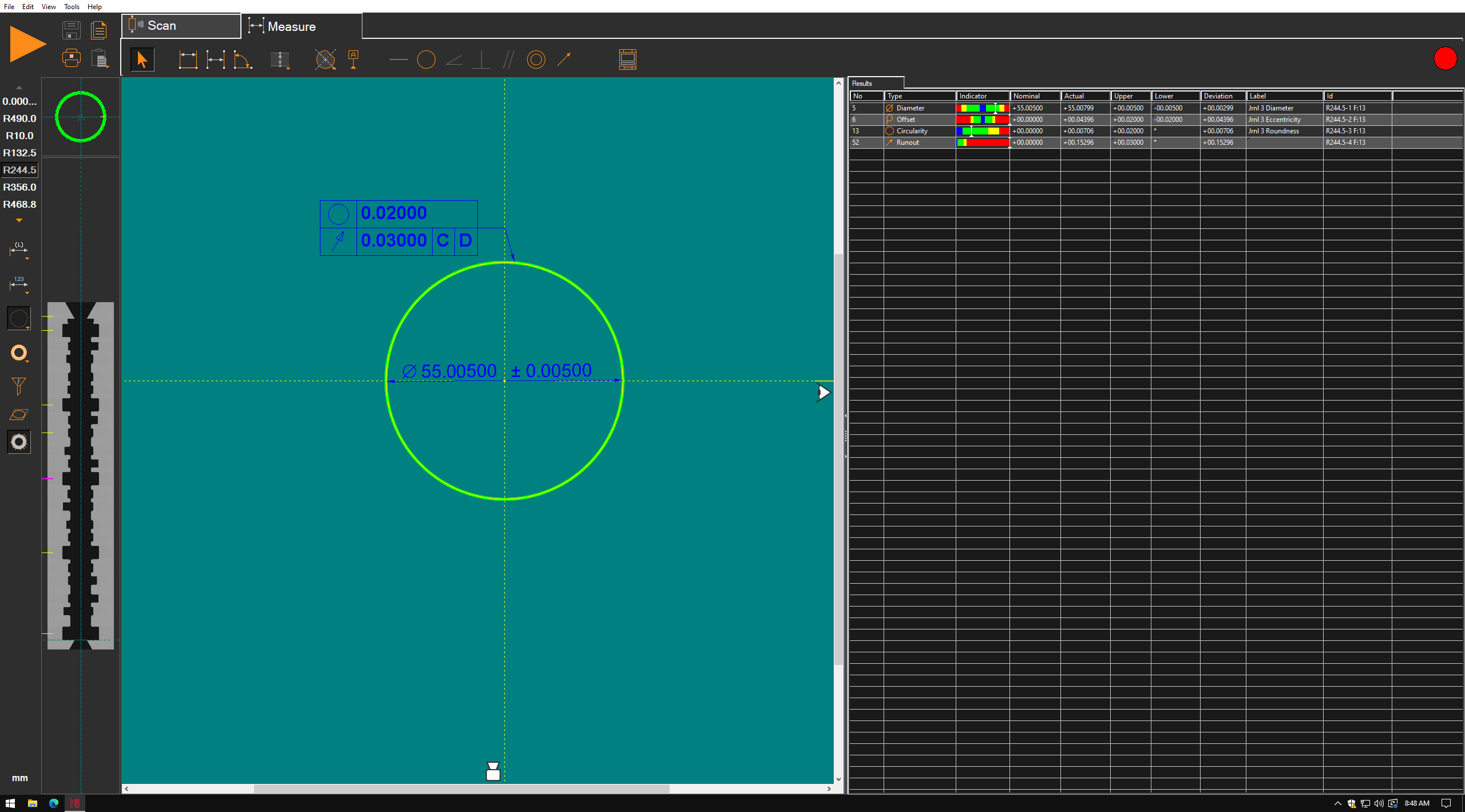

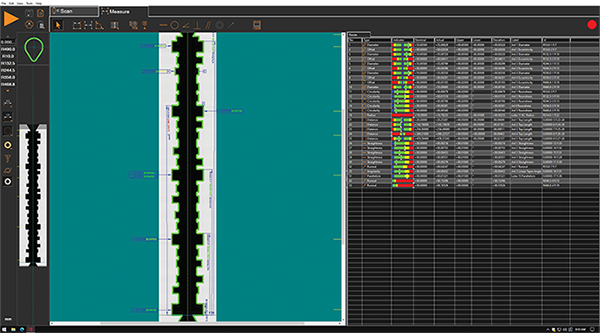

Il potente software di analisi delle immagini migliora ulteriormente l’usabilità semplificando l’estrazione delle caratteristiche e l’analisi dimensionale, rendendo OptiShaft uno strumento indispensabile per il controllo di qualità della produzione moderna.
Vantaggi e funzionalità
Come i calibri tattili in linea Adcole, i sistemi OptiShafts funzionano bene con il caricamento dei pezzi tramite braccio robotico. Questi sistemi offrono anche la possibilità di programmare utilizzando modelli CAD DXF e includono il software opzionale Smartprofile® per analisi 3D avanzate e GD&T. L’OptiShaft ha un funzionamento facile con una sola mano del contropunta, che può essere aggiornato a un contropunta superiore motorizzato per assistere l’operatore o automatizzare il caricamento dei pezzi. Sono disponibili kit di serraggio aggiuntivi per pezzi senza centri.
- Generazione automatica di punti dati ed estrazione semplice delle caratteristiche
- Eccezionale software di analisi delle immagini per l’estrazione e la misurazione delle caratteristiche
- Barriera fotoelettrica integrata per la sicurezza dell’operatore
- Interfaccia intuitiva per una facile integrazione nei flussi di lavoro della fabbrica o della sala di controllo
La scelta tra un calibro tattile o ottico dipende dall’applicazione e dai requisiti di produzione. Adcole può consigliare un calibro tattile per una maggiore precisione o un calibro ottico quando la velocità e il costo sono fattori più importanti. Il nostro processo di consulenza completo vi guiderà verso la migliore soluzione di misurazione possibile per raggiungere i vostri obiettivi di metrologia degli alberi.
Specifications
| S60 / 03 | S100 / 06 | S100 / 08 | S100 / 10 | S100 / 12 | S135 / 10 | S135 / 12 | |
|---|---|---|---|---|---|---|---|
| MCapacità di misurazione e dimensioni della macchina i | |||||||
| Intervallo di misurazione verticale | 300mm | 600mm | 800mm | 1.000mm | 1.200mm | 1.000mm | 1.200mm |
| Intervallo di misura diametro max. | 60mm | 100mm | 135mm | ||||
| Diametro massimo del pezzo | 170mm | 175mm | |||||
| Lunghezza massima del pezzo | 300mm | 600mm | 800mm | 1.000mm | 1.200mm | 1.000mm | 1.200mm |
| Dimensioni macchina ii | 525mm x 745mm x 975mm | 850mm x 1.055mm x 1.870mm | 850mm x 1.055mm x 2.200mm | ||||
| Carico nominale del mandrino | 20 kg | 80 kg | 120 kg | ||||
| Prestazioni del sistema | |||||||
| Velocità di rotazione verticale | 100mm / sec | ||||||
| Velocità di scansione rotazionale | 60 RPM | ||||||
| Risoluzione scala verticale | 0,1 μm | ||||||
| Risoluzione bordo video | 0,5 μm | ||||||
| Risoluzione scala rotazionale | 0,001º | ||||||
| Regolazione motorizzata dell'angolo dell'elica | ±12,5º | N/A | |||||
| Precisione iii | |||||||
| Misurazione del diametro | 1,0 + D/200 μm | 1,8 + D/100 μm | |||||
| Ripetibilità del diametro | 0,5 μm | 1,0 μm | |||||
| Misurazione della lunghezza | 3,0 + L/200 μm | 3,0 + L/150 μm | |||||
| Ripetibilità della lunghezza | 1,2 μm | 2,0 μm | |||||
| Ambiente e strutture nominali | |||||||
| Requisiti di alimentazione | 100-120 V CA o 200-240 V CA, 50/60 Hz, monofase, 650 W | ||||||
| Requisiti dell'aria compressa | N/A | Pressione dell'aria: 0,4 MPa; portata minima: 175 l/min; qualità dell'aria ISO 8573-1:2010 Classe 4.3.4 | |||||
| Ambiente operativo sicuro | 15-30 °C, senza condensa | ||||||
| Temperatura ambiente nominale | 18-22 °C, 30-80% di umidità, vibrazioni <0,001 g al di sotto di 15 Hz o migliori | ||||||
i Tra i centri standard
ii Non include la workstation opzionale
iii Dove D, L = lunghezza di misurazione in mm. Applicabile a sistemi termicamente stabili in ambiente a temperatura costante. Variazione massima della temperatura: 1 °C/ora. Gradiente termico verticale massimo: 1 °C/metro.
Applicazioni
Misurare la qualità è essenziale per garantire che i prodotti soddisfino gli standard specificati e funzionino in modo affidabile. Questi strumenti spesso includono funzioni per il tracciamento dei difetti, l’analisi delle metriche di prestazione e la generazione di report dettagliati. Fornendo informazioni dettagliate sulle aree da migliorare, il software Adcole Gage aiuta la vostra organizzazione a mantenere gli standard più elevati e a migliorare continuamente i vostri prodotti.
Assistenza tecnica e ingegneristica completa
Il nostro team di ingegneri dedicati è pronto ad aiutarvi per qualsiasi esigenza relativa al vostro calibro di metrologia per alberi Adcole. Offriamo assistenza tecnica globale, formazione, aggiornamenti per il vostro calibro e ricertificazione del calibro. Contattateci oggi stesso per programmare il vostro servizio con uno dei nostri tecnici dell’assistenza sul campo.
