Jauges de mesure de la finition et de la rugosité de surface

Back to Previous

La finition de surface ou la texture des éléments d’arbre qui ont des ajustements serrés ou qui bougent les uns contre les autres sont souvent négligées lorsqu’on examine la qualité finale et l’impact global qu’elle peut avoir sur les performances. La finition de surface fait référence aux irrégularités inhérentes laissées par le processus de fabrication, telles que le meulage, le tournage ou le honage.

Pour évaluer avec précision l’état de surface, il est essentiel d’évaluer trois caractéristiques clés : la disposition, l’ondulation et la rugosité, en particulier sur les éléments critiques des arbres tels que les tourillons et les surfaces de poussée. Ces paramètres définissent collectivement la texture d’une surface usinée et sont essentiels pour garantir le bon fonctionnement et la longévité des composants rotatifs.

Il est important de distinguer la finition de surface du broutage, qui est un phénomène distinct. Le broutage se manifeste par un motif répétitif de petits pics ou d’ondulations régulièrement espacés, causés par les vibrations pendant l’usinage. Bien que le broutage puisse apparaître sur une surface finie, il ne fait pas partie de la mesure de la finition de surface.

Types de jauges d'arbres pour la rugosité de surface

Les jauges de mesure de rugosité de surface Adcole sont spécialement conçues pour inspecter les arbres à cames et les vilebrequins, les engrenages et les arbres de transmission, ainsi que d’autres composants cylindriques usinés avec précision. Conçues pour une charge horizontale, elles offrent des cycles de mesure de surface rapides et une précision de pointe dans les données d’inspection des pièces. Elles sont équipées d’une plaque de surface en granit avec une poupée fixe, une poupée mobile et un chariot intégrés, garantissant une stabilité mécanique et des performances reproductibles dans des environnements exigeants.

Caractéristiques et avantages

Le calibre utilise des pointes de stylet de tailles courantes : pointes diamantées de 2 µm, 5 µm ou 10 µm de rayon, sondes à patins en rubis ou sondes à patins traversants de 2 µm et 5 µm de rayon.
La jauge automatisée, actionnée par simple pression sur un bouton, fournit des données de haute densité sur les pièces : 2 000 points de données par mm
Temps de cycle rapides pour un débit amélioré
Interface opérateur facile à utiliser

Les jauges de rugosité de surface Adcole peuvent être classées en trois types : entièrement tactiles, combinées optiques et tactiles, ou entièrement optiques.

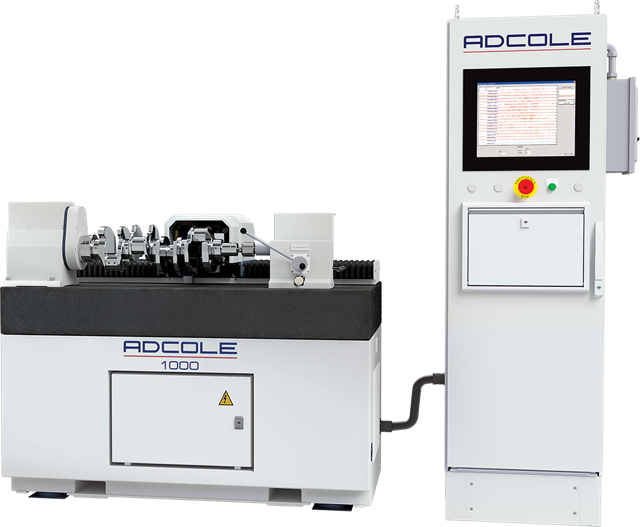

1000 : Jauge d'arbre automatisée pour la rugosité de surface

Tirant parti de la métrologie tactile à stylet, le calibre automatisé de rugosité de surface des arbres modèle 1000 offre une solution complète et fiable pour l’assurance qualité avec une résolution verticale inférieure à 1 nm et une résolution latérale de 0,5 µm. La longueur maximale des pièces est de 36 pouces (915 mm) et leur poids est de 222 livres (100 kg), avec un diamètre de rotation de 6,7 pouces (170 mm).

Spécifications

Swipe to Scroll

	1000
Spécifications de précision
Résolution verticale	<1 nm
Plage	40 µm
Résolution latérale	0,5 µm
Erreur globale	<10 % de la tolérance type dans l'industrie
Spécifications générales
Axe de rotation	Horizontal
Diamètre de rotation	170mm (6,7")
Poids max. de la pièce	100 kg (222 lb)
Longueur maximale de la pièce ⁱ	915mm (36")
Vitesse de rotation	1 - 20 RPM
Vitesse de mesure	1mm/s (réglable)
Spécifications techniques
Rayon de la pointe	2, 5 ou 10 micromètres
Force du stylet	0,7 mN à 1 mN sélectionnable
Levée du stylet	Automatique / Programmable
Valeur de coupure	0,08 à 8,0 mm (0,003” à 0,3”) configurable
Longueur d'évaluation	4 mm (réglable)
Filtre	2CR, gaussienne, gaussienne robuste
Types de sondes	Sondes inductives à pointe diamantée et patin rubis de 2 μm, 5 μm et 10 μm de rayon. Sondes à patin de 2 μm et 5 μm de rayon
Dimensions de la base
Hauteur de jauge	1 575mm (62")
Largeur de jauge	762mm (30")
Profondeur de jauge	1 321mm (52")
Poids de la jauge	2 495 kg (5 500 lb)

Swipe to Scroll

i La longueur maximale de la pièce est approximative. La longueur réelle dépend du type d’outillage central, de la configuration du trou central de la pièce, de la course TS nécessaire pour dégager la pièce du client, etc.

Capacités

Swipe to Scroll

1000
Caractéristiques mesurées

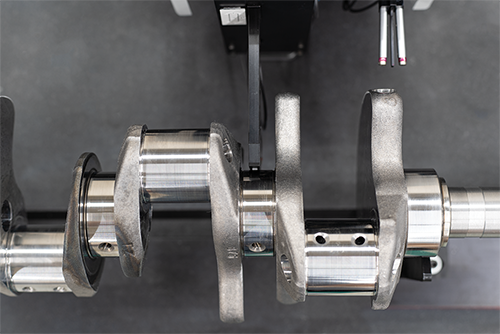

Paliers principaux
Parois latérales du tourillon
Diamètres des montants et des brides
Tourillons de bielle
Faces de butée
Tourillons et lobes d'arbre à cames
Paramètres de rugosité - tactile
Ra	Rp	Tp (Rmr)	Rsk
Htp-1/2/3/4/5/6 (Rdc)	Rt	Rpm	RzDIN
Rp/Rt	Rk	Rpk	Rvk
MR1	MR2	R3z	RzJIS

Swipe to Scroll

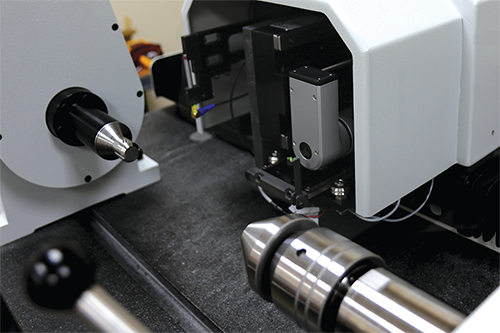

1000-Z : Jauge tactile et optique de rugosité de surface

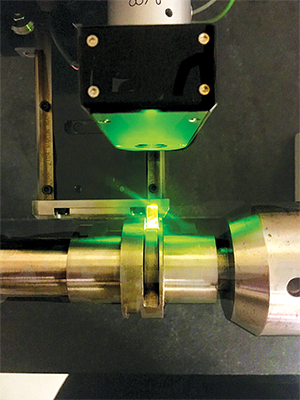

Le modèle Adcole 1000-Z est équipé de têtes de mesure optiques et tactiles pour fournir des mesures de surface de haute précision. La sonde interférométrique sans contact à lumière blanche ZYGO© étend les capacités de mesure de la sonde à contact à pointe diamantée du calibre Adcole 1000 standard. L’accessoire optique permet de mesurer avec précision la finition de surface des éléments difficiles à atteindre, tels que le fond des rainures, les parois latérales, etc., avec une résolution inférieure à 1 nm.

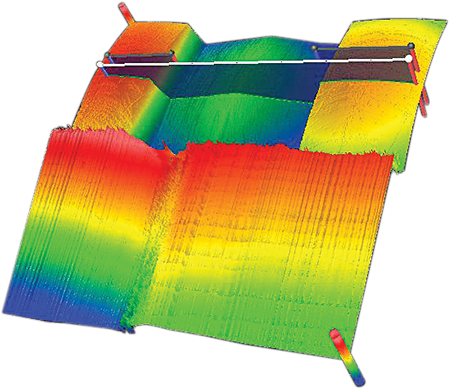

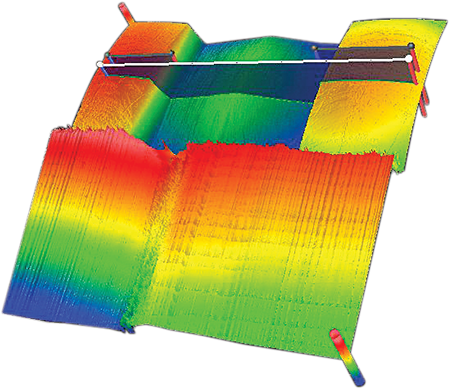

L’ajout de l’accessoire optique permet d’étendre la zone de mesure d’une seule ligne de sonde de contact à une surface 3D de 3,3 x 3,3 mm. Cela augmente considérablement le nombre de points de données collectés, ce qui permet une analyse de surface flexible et plus complète, avec une meilleure compréhension de la qualité des pièces.

Le calibre 1000-Z quantifie la rugosité de surface afin de garantir la qualité de fabrication et de détecter les problèmes potentiels. Ces mesures sont essentielles en tribologie, où la texture de la surface (rugosité, ondulation, forme, etc.) a une incidence directe sur le frottement, l’usure et la lubrification. Même les variations topographiques les plus infimes peuvent influencer la manière dont les composants interagissent sous charge.

1000-ZS : Jauge optique de rugosité de surface des arbres

Pour des raisons de coût, le 1000-Zs est construit sans aucune fonctionnalité tactile afin d’être un appareil de mesure optique de la rugosité de surface ZYGO à part entière.

Spécifications

Swipe to Scroll

	1000-Z
Spécifications de précision
Résolution verticale	<1 nm
Plage	40 µm
Résolution latérale	0,5 µm
Erreur globale	<10 % de la tolérance type dans l'industrie
Spécifications générales
Axe de rotation	Horizontal
Diamètre de rotation	170mm (6,7")
Poids max. de la pièce	100 kg (222 lb)
Longueur maximale de la pièce ⁱ	915mm (36")
Vitesse de rotation	1 à 20 tr/min
Vitesse de mesure	1 mm/s (réglable)
Spécifications techniques
Résolution latérale - Tactile	0,5 µm
Résolution latérale - Optique	3,3 µm
Longueur d'évaluation - Tactile	4mm (réglable)
Longueur d'évaluation - Optique	3,3mm x 3,3mm
Résolution	<1 nm
Force du stylet	0,7 mN à 1 mN sélectionnable
Plage du stylet	40 µm
Valeur de coupure	0,08 à 8,0 mm (0,003” à 0,3”) configurable
Filtre	2CR, gaussienne, gaussienne robuste
Dimensions de la base
Hauteur de jauge	1 575mm (62")
Largeur de jauge	762mm (30")
Profondeur de jauge	1 321mm (52")
Poids de la jauge	2 495 kg (5 500 lb)
Spécifications du capteur
Tactile	Capteur inductif à pointe diamantée
Optique	Interférométrie à balayage cohérent 3D sans contact (CSI)

Swipe to Scroll

Capacités

Swipe to Scroll

1000
Caractéristiques mesurées
Paliers principaux
Parois latérales du tourillon
Diamètres des montants et des brides
Tourillons de bielle
Faces de butée
Tourillons et lobes d'arbre à cames
Paramètres de rugosité - Tactile
Ra	Rp	Tp (Rmr)	Rsk
Htp-1/2/3/4/5/6 (Rdc)	Rt	Rpm	RzDIN
Rp/Rt	Rk	Rpk	Rvk
MR1	MR2	R3z	RzJIS
Paramètres de rugosité - Optique
Ra	Rsk	Rpm	RzDIN
R3z		Rmax

Swipe to Scroll

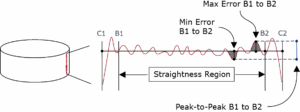

Logiciels

La mesure de la qualité est essentielle pour garantir que les produits répondent aux normes spécifiées et fonctionnent de manière fiable

Le logiciel intégré à nos jauges vous aide à détecter les problèmes avant qu’ils ne deviennent critiques grâce à des fonctionnalités permettant de suivre les défauts, d’analyser les mesures de performance et de générer des rapports détaillés. En fournissant des informations sur les domaines à améliorer, le logiciel des jauges Adcole aide votre organisation à maintenir les normes les plus élevées et à améliorer continuellement vos produits.

Applications

La mesure de la qualité est essentielle pour garantir que les produits répondent aux normes spécifiées et fonctionnent de manière fiable. Ces outils comprennent souvent des fonctionnalités permettant de suivre les défauts, d’analyser les mesures de performance et de générer des rapports détaillés. En fournissant des informations sur les domaines à améliorer, le logiciel de jauge Adcole aide votre organisation à maintenir les normes les plus élevées et à améliorer continuellement vos produits.

Assistance technique et ingénierie complète

Notre équipe d’ingénieurs spécialisés est à votre disposition pour répondre à tous vos besoins concernant votre jauge de métrologie d’arbres Adcole. Nous proposons une assistance technique mondiale, des formations, des mises à niveau pour votre jauge et la recertification de votre jauge. Contactez-nous dès aujourd’hui pour planifier votre examen technique ou votre intervention avec l’un de nos ingénieurs de service sur site.
