並列性
Adcole LLC
並行性エラーの座標は、部品の位置が寸法部品に対する位置に依存するため、一部のオペレーターはこれを混乱する可能性があります。このメッセージは、並行性に関するよくある質問を明確にするのに役立ちます。まず、並行性を定義し、次に座標系について説明します。
ジャーナルの並列性は、ジャーナルの2つの外側の切断面の放射状測定値に基づいています。計算では、切断面3の最小二乗中心（LSC）と切断面1のLSCを比較して、特定のジャーナルの軸を決定し、その後、このジャーナル軸を基準軸と比較します。参照軸（または参照点）は、参照日の外側の切断面（切断面1と切断面3）の平均中央成分に基づいて定義されます。参照軸は通常、最終ジャーナルまたは隣接するジャーナルですが、選択されたジャーナルに基づいて寸法軸または指定された軸としても定義可能です。一部の測定モデルでは、参照軸を再定義できます。
ジャーナルの平行性は、ジャーナルの幅または外側の切断面間の距離によって影響を受ける可能性があります。平行性は、ジャーナルの半径によって影響を受けません。線形スキャンデータは、分割軸に対して分析することで、代替の平行度計算を提供できます。
平行度を測定した後、出力誤差を2つの異なる方法で表示できます：絶対平行度値（発生する角度を含む）として、またはXおよびY平行度値として。最初の方法は平行度のベクトル成分を示し、2番目の方法は平行度の個々の成分を示します。
Adcoleは、現在のソフトウェアバージョンにおける座標系を次のように指定しています：軸は追従運動が伸びる方向に対応し、x軸はこれに対して垂直です。
回転軸を観察する場合、正のxは回転軸から石の方向へ移動し、正のyは回転軸から追従方向へ移動します。
座標系は、クランクシャフトを反時計回りまたは時計回りに回転させて測定する場合でも同じです。
部品の向きは、Main 1がヘッドの先端に、Main Nが分離ヘッドの先端に配置されています。
フォロワー（左）

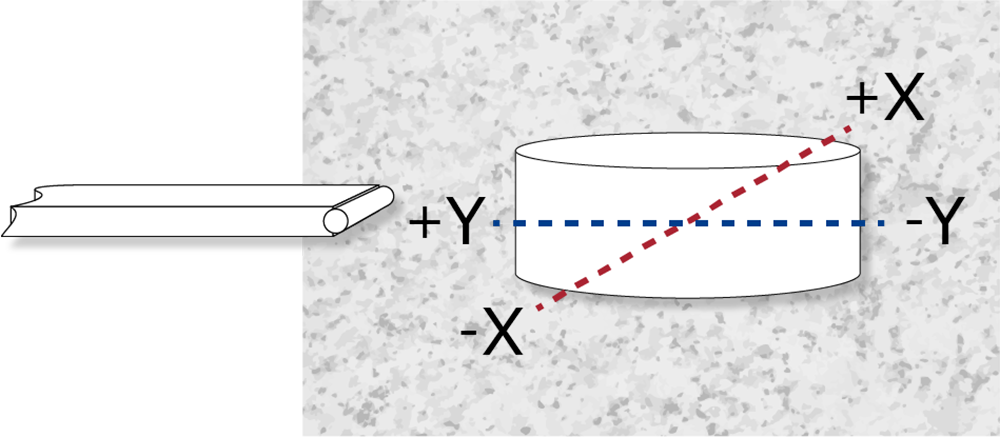

X軸とY軸は同一平面上にある互いに直交する軸です。X軸はストーンに対して垂直であり、Y軸はストーンと平行です。
逆部品は、座標系の表示方法が物理的に異なるものの、部品の配置における向きに関わらず、出力データは一貫して保持されます。逆部品は、部品が測定時にヘッド1がヘッドに配置される方向と逆の回転方向で測定されます。ソフトウェアは、この情報を考慮して平行度を計算し、同一の出力を報告します。
- 平行度を測定する際は注意してください
- 平行度は、部品のセンター位置の問題によって影響を受ける可能性があります
- 平行度は、制御プログラムの問題によって影響を受ける可能性があります
