1300シリーズ シャフト測定機

マルチヘッド＆高スループット

Back to Previous

概要

アドコール1300シリーズは、厳しい製造環境における高精度シャフト測定のための高速ソリューションです。輸送、航空宇宙、電気自動車（EV）生産などの業界の厳格な品質基準を満たすため、通常はインライン100%検査生産環境向けに設計されており、卓越した速度、柔軟性、精度を提供します。 厳しい幾何公差が要求される部品に最適な1300シリーズゲージは、全ての部品が厳密な仕様を満たすことを保証します。

アドコール1300シリーズ測定器が他社のシャフト測定システムと一線を画すのは、水平設計を採用している点です 。これにより、 自動化生産ラインへの効率的な統合を可能にするシームレスな インラインロボットローディングを実現します 。さらに、モデルやシャフトの複雑さに応じて2～28個のカスタマイズ可能なフォロワーを複数使用することで、精度を損なうことなく測定スループットを大幅に向上させます。 各フォロワープローブは1回転あたり3,600データポイント（0.1°）を捕捉し、角度分解能0.00001°、半径方向精度0.50 µmを実現。この速度・精度・設定自由度の組み合わせにより、1300シリーズは大量生産・高精度製造環境に最適です。

当社の専門家にご相談ください

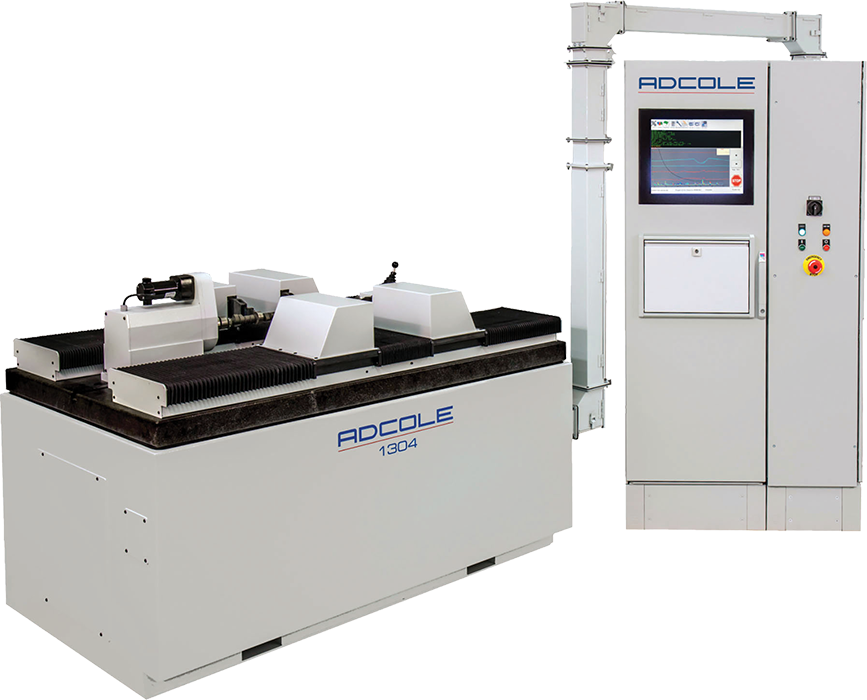

Adcole 1304 Shaft Metrology Gage

1302: コンパクトシャフトゲージ

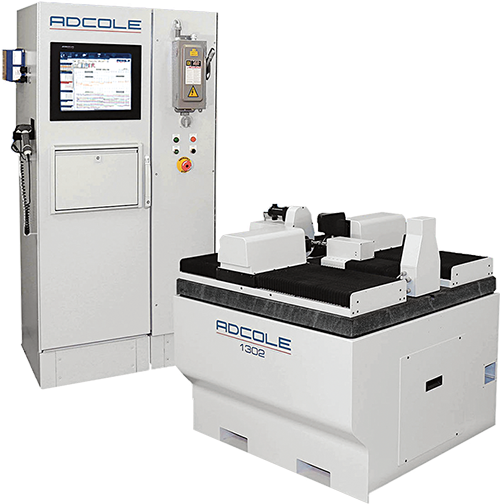

Adcole 1302 Shaft Gage

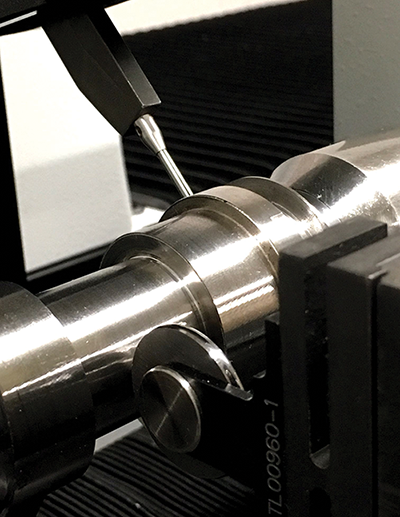

The Adcole Model 1302 is purpose-built for measuring shafts under 12 inches in length, making it ideal for camshafts, sliding camshaft elements, and other complex cylindrical components. This compact, horizontal coordinate measuring machine (CCMM) features a dual-head configuration, enabling simultaneous measurements that significantly reduce cycle times.

Engineered for high-precision applications, the Model 1302 delivers sub-micron accuracy and repeatability, ensuring reliable performance in both production and quality control environments.

データシートをダウンロード (英語版)

仕様

Swipe to Scroll
1302
精度仕様
放射方向精度i ±0.5 µm
放射方向分解能 0.016 µm
軸方向精度 ±2 µm over 100 mm
角度分解能 <0.036 秒角 (<0.00001°)
スピンドル振れ量 <0.15 µm
一般仕様
フォロワーヘッド 40 RPM
スイング直径ii 178mm (7")
部品重量 最大 36 kg (80 lb)
部品長さ最大 305mm (12")
ベースゲージ寸法
ゲージ高さ 1,214mm (47.81")
ゲージ幅 1,156mm (45.50")
ゲージ深さ 1,111mm (43.75")
ゲージ重量iii 2,270 kg (5,000 lb)
Swipe to Scroll

i 温度 20±1℃、相対湿度 40%～60%、気圧 86kPa～106kPa。
ii 105mm (4.13”) カムトラッカーオプション付き
iii 重量には追加部品やキャビネットは含まれません

1304/1306: マルチヘッド＆高スループットシャフトゲージ

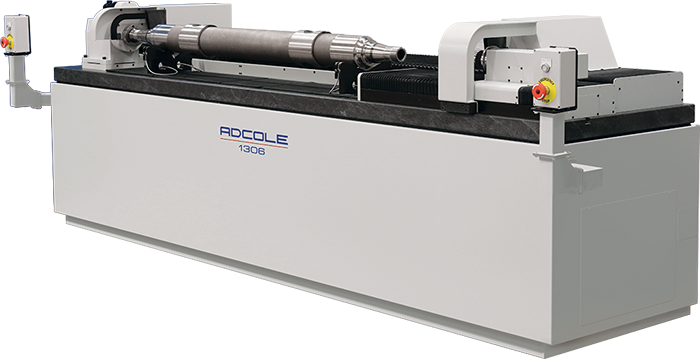

Adcole 1306 Shaft Gage

For shafts that exceed the capacity of the Model 1302, the Adcole Models 1304 and 1306 are the next evolution in the horizontal 1300 series—designed to meet both in-line and audit shaft measurement needs.

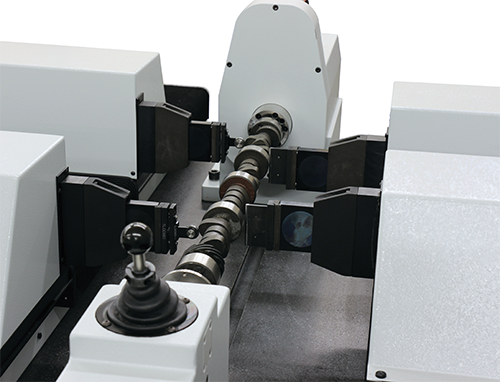

These gages feature two or four independent measuring heads that can traverse beyond the headstock and tailstock, significantly reducing fixture costs and enabling efficient part loading and unloading. Boasting high throughput and fast cycle times, the 1304 and 1306 models also offer an optional programmable power tailstock, ideal for robotic or gantry loading in high-volume production environments.

Key capabilities include:

  • Measurement of shafts up to 2286 mm (90 inches) in length
  • Support for parts up to 180 kg (400 lbs)
  • Durable flat and disc carbide follower tips
  • Axial accuracy of ±2 µm over 100 mm


Whether you’re scaling up for longer, heavier shafts or optimizing for automation, the 1304 and 1306 deliver precision, flexibility, and performance.

データシートをダウンロード (英語版)

仕様

Swipe to Scroll
Swipe to Scroll
1304 (24") 1304 (42") 1306 (24") 1306 (90") 1306 (96")
精度仕様
放射方向精度i ±0.5 µm
放射方向分解能i 0.016 µm
軸方向精度 ±2.0 µm
角度分解能 <0.036 秒角 (<0.00001°)
スピンドル振れ量 <0.1 µm
一般仕様
フォロワーヘッド 4 2
スイング直径 190mm (7.5") 178mm (7") 350mm (13.78")
部品重量 最大 36 kg (80 lb) 45 kg (100 lb) 180 kg (400 lb)
部品長さ最大ii 965mm (38") 1,520mm (59.8") 609mm (24") 2,286mm (90") 2,438mm (96")
ベースゲージ寸法
ゲージ高さ 1,239mm (48.8") 1,016mm (40") 1,283mm (50.5")
ゲージ幅 1,708mm (67.25") 887mm (34.9") 1,740mm (68.5") 3,658mm (144")
ゲージ深さ 1,111mm (43.75") 826mm (32.5") 1,016mm (40")
ゲージ重量iii 1,708 kg (3,760 lb) 2,409 kg (5,300 lb) 1,814 kg (4,000 lb) 5,400 kg (12,000 lb)

i 温度 20±1℃、相対湿度 40%～60%、気圧 86kPa～106kPa。
ii 最大部品長は概算値です。実際の長さは、センター工具のスタイル、部品のセンター穴構成、お客様の部品をクリアするために必要なTS移動量などによって異なります。
iii 重量には追加部品やキャビネットは含まれません

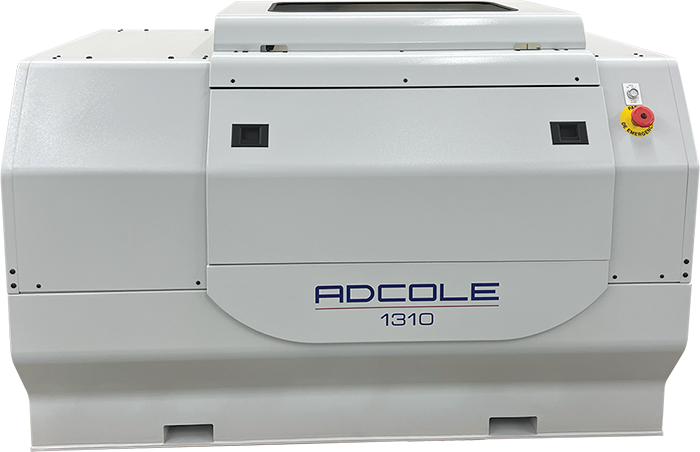

1310: 柔軟なインライン自動シャフトゲージ

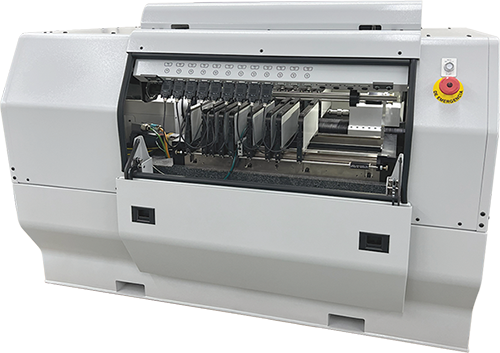

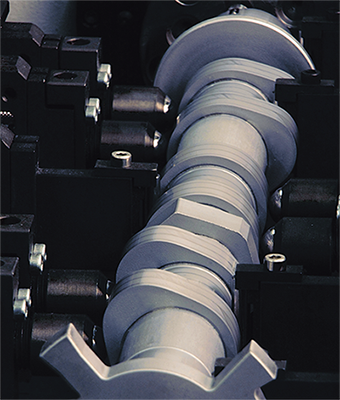

Engineered for in-line production environments, the Adcole Model 1310 delivers industry-leading shaft measurement speed with support from up to 28 followers. When integrated into an automated process cell, this advanced gage can inspect up to 200 parts per hour—while maintaining the sub-micron accuracy that defines every Adcole Shaft Measuring Gage.

With the ability to fully measure a camshaft in under 20 seconds (excluding loading and unloading), the Model 1310 accommodates parts up to 609 mm (24 inches) in length and a 102 mm (4 inches) swing diameter.

Key features include:

  • Modular gage design for simplified maintenance and fast part changeovers
  • Multi-part programming with automatic part detection and sequence selection
  • Minimized downtime by eliminating the need for frequent reprogramming or retooling

Whether you’re optimizing for speed, precision, or flexibility, the Adcole Model 1310 sets the standard for automated shaft measurement.

データシートをダウンロード (英語版)

仕様

Swipe to Scroll
1310
精度仕様
放射方向精度i ±0.5 µm
放射方向分解能 0.016 µm
軸方向精度 ±2 µm
角度分解能 <0.036 秒角 (<0.00001°)
スピンドル振れ量 <0.1 µm
一般仕様
フォロワーヘッド 最大28
フォロワーストローク 51mm (2")
スイング直径 102mm (4")
部品重量 最大 25 kg (55 lb)
部品長さ最大ii 609mm (24")
ベースゲージ寸法
ゲージ高さ 2,004mm (80")
ゲージ幅 887mm (34.9")
ゲージ深さ 1,195mm (47")
ゲージ重量iii 2,160 kg (4,760 lb)
Swipe to Scroll

i 温度 20±1℃、相対湿度 40%～60%、気圧 86kPa～106kPa。
ii 最大部品長は概算値です。実際の長さは、センター工具のスタイル、部品のセンター穴構成、お客様の部品をクリアするために必要なTS移動量などによって異なります。
iii 重量には追加部品やキャビネットは含まれません

1310-S: インライン自動シャフトゲージ

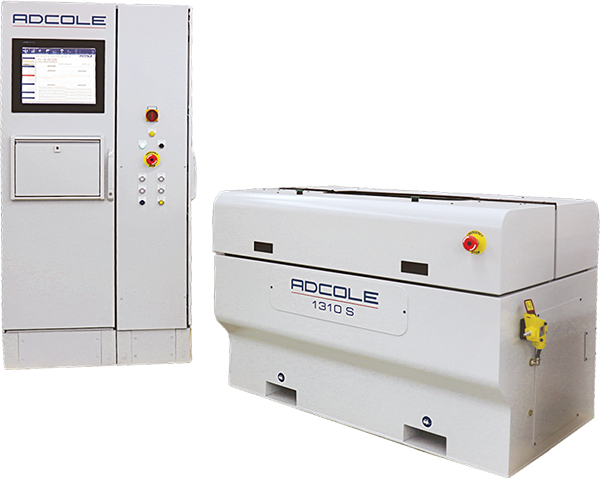

Adcole 1310-S Shaft Gage

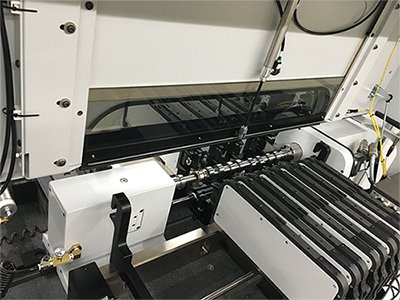

The Adcole Model 1310-S is a horizontal CCMM designed for single part-length measurement applications. Built with the same robust capacity as the standard Model 1310, the 1310-S offers a streamlined feature set, making it a value-oriented solution for manufacturers focused on measuring a single part type.

Customers can enhance the system with an optional linear scan capability, enabling the measurement of multiple cuts on complex parts. The gage features a fixed headstock and a pneumatic tailstock with 30 mm of travel (with an optional upgrade to 60 mm), supporting efficient and repeatable part loading.

Ideal for operations seeking high-precision measurement without the need for multi-part flexibility, the 1310-S delivers reliable performance at a lower cost of ownership.

データシートをダウンロード (英語版)

仕様

Swipe to Scroll
1310-S
精度仕様
放射方向精度i ±0.5 µm
放射方向分解能i 0.016 µm
LVDTによる軸方向精度i ±2 µm
角度分解能 <0.036 秒角 (<0.00001°)
スピンドル振れ量 <0.1 µm
一般仕様
フォロワーヘッド Up to 24
フォロワーストローク 51mm (2")
スイング直径 102mm (4")
部品重量 最大 25 kg (55 lb)
部品長さ最大ii 609mm (24")
ベースゲージ寸法
ゲージ高さ 2,229mm (90.5")
ゲージ幅 887mm (34.9")
ゲージ深さ 1,195mm (47")
ゲージ重量iii 2,380 kg (5,250 lb)
Swipe to Scroll

i 温度 20±1℃、相対湿度 40%～60%、気圧 86kPa～106kPa。
ii 最大部品長は概算値です。実際の長さは、センター工具のスタイル、部品のセンター穴構成、お客様の部品をクリアするために必要なTS移動量などによって異なります。
iii 重量には追加部品やキャビネットは含まれません

ソフトウェア

製品の品質測定は、製品が規定の基準を満たし、確実に機能することを保証するために不可欠です
Explore Our Software

当社のゲージに搭載されたソフトウェアは、欠陥の追跡、性能指標の分析、詳細なレポート生成などの機能により、問題が発生する前に課題を発見するのに役立ちます。改善すべき領域に関する洞察を提供することで、Adcoleゲージソフトウェアは、お客様の組織が最高水準を維持し、製品を継続的に強化するのに貢献します。

ソフトウェアの詳細

用途

製品の品質測定は、製品が規定基準を満たし信頼性高く機能することを保証するために不可欠です。これらのツールには、欠陥の追跡、性能指標の分析、詳細なレポート生成などの機能が搭載されていることが多くあります。改善すべき領域に関する洞察を提供することで、アドコールゲージソフトウェアは組織が最高水準を維持し、製品を継続的に向上させることを支援します。

シャフト計測

包括的なエンジニアリング＆技術サポート

専任エンジニアチームが、アドコールシャフト計測ゲージに関するあらゆるご要望に対応いたします。グローバル技術サポート、トレーニング、ゲージのアップグレード、ゲージ再認証を提供しています。フィールドサービスエンジニアによるサービスをご予約いただくため、本日お問い合わせください。
