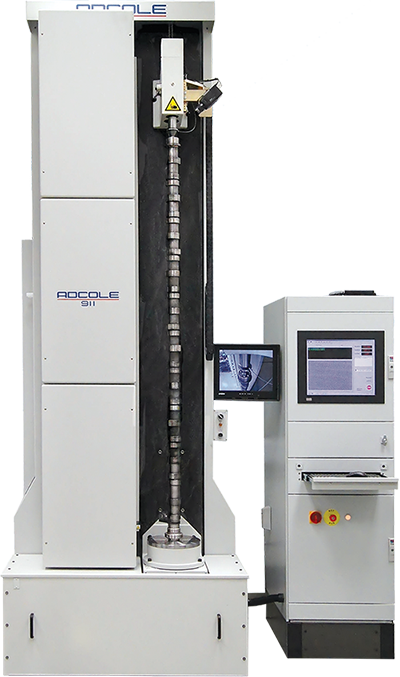

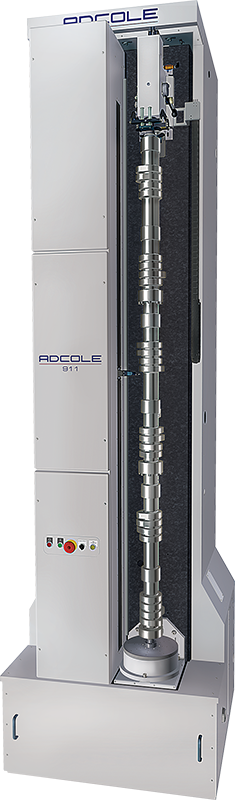

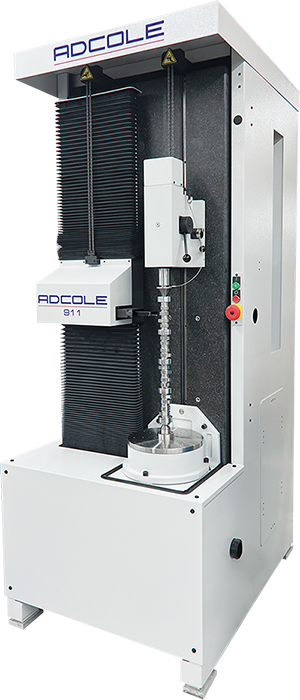

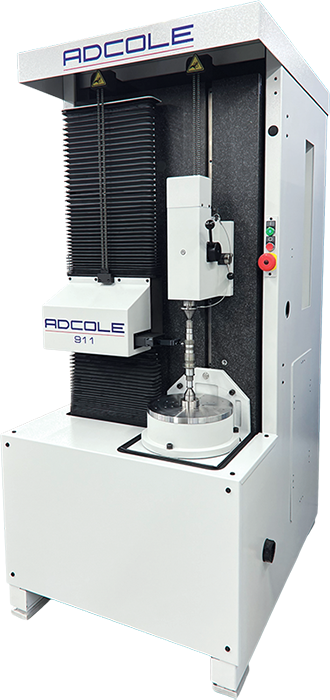

モデル911 シャフト測定ゲージ

概要

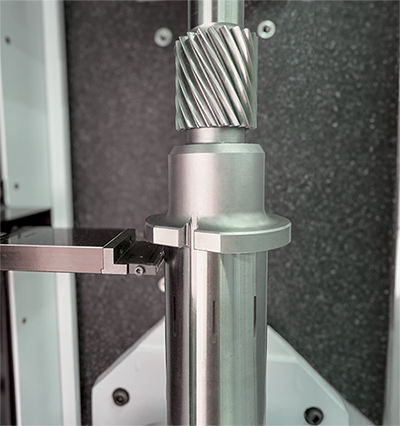

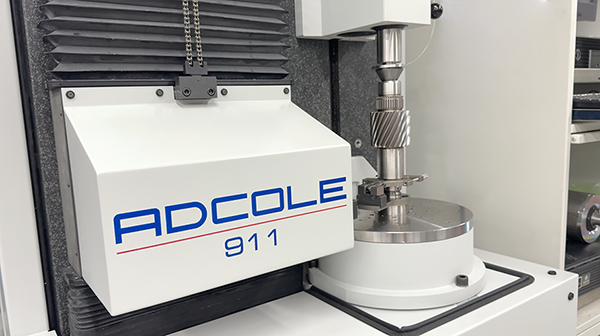

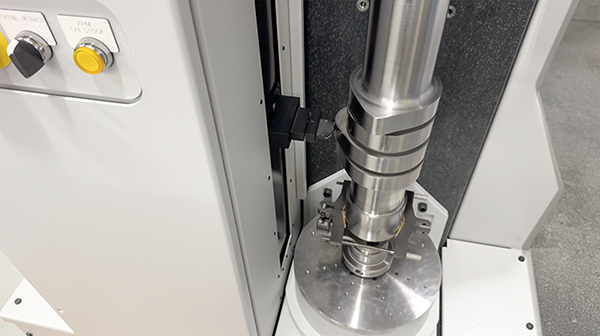

アドコールモデル911は、精密シャフト計測のゴールドスタンダードとして、40年以上にわたり世界中のメーカーから信頼されています。汎用性を追求した設計のこの半自動測定機は、 EVローター駆動軸・出力軸、バランスシャフト、偏心シャフト、カムシャフト、トランスミッションシャフトなど、幅広い円筒部品においてサブミクロン精度を実現します。

堅牢な設計と高度な測定機能により、現場作業環境と計測ラボ環境の両方に最適です。高解像度データ取得、直感的なソフトウェア、柔軟な部品ハンドリングを備えたモデル911は、自動車、航空宇宙、産業用途において一貫した信頼性の高い結果を保証します。

利点と機能

本システムは、真円度、テーパー、ローブリフト、振れなど20以上のパラメータを測定可能で、包括的な検査能力を確保します。Adcole 911は、最大104インチ（2631mm）、最大750ポンド（341kg）までのシャフト測定が可能です。標準フレームの幅を超える部品については、長さ最大88.5インチ（2248mm）のシャフトに対応するワイドボディバージョンを提供しています。

精度に加え、Adcole 911ゲージは汎用性と効率性を追求して設計されています。自動測定ルーチンをサポートし、人件費を削減するとともに、早期欠陥検出により廃棄物を最小限に抑えます。側壁誤差測定用CamTracker やDiaMetric™フォロワーなどのオプション機能により、サブミクロン精度をさらに向上させ、厳しい公差と高い製品品質を維持しようとする製造業者にとって貴重なツールとなります。

仕様

Swipe to Scroll

	911-24	911-36	911-36 WB	911-60	911-60 WB	911-90	911-90 WB	911-105
精度仕様
放射方向精度ⁱ	±0.5 µm
放射方向分解能ⁱ	0.016 µm
角度精度	<0.1 秒角 (<0.0002º)
角度分解能	<0.036 秒角 (<0.00001°)
一般仕様
回転軸	垂直
フォロワーストローク	120mm (4.72”)	120mm (4.72”)	155mm (6.10”)	120mm (4.72”)	155mm (6.10”)	120mm (4.72”)	155mm (6.10”)	120mm (4.72”)
スイング直径	228mm (9”)	228mm (9”)	311mm (12.25”)	228mm (9”)	311mm (12.25”)	228mm (9”)	311mm (12.25”)	228mm (9”)
部品重量最大	341 kg (750 lb)
部品長さ最大ⁱⁱ	583mm (23.0”)	888mm (35.0”)	993mm (39.1”)	1,495mm (58.9”)	1,473mm (58.0”)	2,250mm (88.6”)	2,248mm (88.5”)	2,631mm (103.6”)
ベースゲージ寸法
ゲージ高さ	2,004mm (80")	2,229mm (90.5")	2,426mm (95.5")	2,908mm (114.5")		3,556mm (140")		3,937mm (155")
ゲージ幅	887mm (34.9")		1,087mm (42.8")	938mm (36.94")	1,087mm (42.8")	1,146mm (45.1")	1,280mm (50.4”)	1,146mm (45.1")
ゲージ深さ	1,195mm (47")		1,264mm (49.8")	1,195mm (47")	1,260mm (49.6")	1,195mm (47")	1,308mm (51.5")	1,195mm (47")
ゲージ重量ⁱⁱⁱ	2,160 kg (4,760 lb)	2,380 kg (5,250 lb)	2,680 kg (5,900 lb)	2,880 kg (6,350 lb)	3,330 kg (7,340 lb)	3,265 kg (7,200 lb)	3,815 kg (8,410 lb)	4,180 kg (9,220 lb)

Swipe to Scroll

i 温度 20±1℃、相対湿度 40%～60%、気圧 86kPa～106kPa。
ii 最大部品長は概算値です。実際の長さは、センター工具のスタイル、部品のセンター穴構成、お客様の部品をクリアするために必要なTS移動量などによって異なります。
iii 重量には追加部品やキャビネットは含まれません

ソフトウェア

製品の品質測定は、製品が規定の基準を満たし、確実に機能することを保証するために不可欠です

当社のゲージに搭載されたソフトウェアは、欠陥の追跡、性能指標の分析、詳細なレポート生成などの機能により、問題が発生する前に課題を発見するのに役立ちます。改善すべき領域に関する洞察を提供することで、Adcoleゲージソフトウェアは、お客様の組織が最高水準を維持し、製品を継続的に強化するのに貢献します。

用途

製品の品質測定は、製品が規定基準を満たし信頼性高く機能することを保証するために不可欠です。これらのツールには、欠陥の追跡、性能指標の分析、詳細なレポート生成などの機能が搭載されていることが多くあります。改善すべき領域に関する洞察を提供することで、アドコールゲージソフトウェアは組織が最高水準を維持し、製品を継続的に向上させることを支援します。
