アドコール3Dカラーマップソフトウェアが自動車メーカーの欠陥発見を支援
Adcole
製造工程の後半で製造欠陥を検出することは、品質管理にとってコストがかかります。自動車メーカーや機械メーカーが、従来の幾何学的欠陥レポートやチャートでは容易に明らかにならない欠陥、公差逸脱、不適合を迅速に特定できるよう支援するため、アドコールは3Dカラーマップソフトウェアを開発しました。
3Dカラーマップは、アドコールの911シリーズ、1100シリーズ、1200シリーズ、1300シリーズのシャフト測定ゲージにおいて、真円度、プロファイル誤差、サイズ誤差、振れ偏差、および完全なラチェットノイズを分析・評価する全く新しい手法を提供する、強力で最先端の分析ツールです。
3Dカラーマップツールは、研削、研磨、気孔、材料の堆積、形状問題などの製造上の課題に関する洞察を提供します。
3Dカラーマップとアドコール測定機器の統合はシームレスです。本ソフトウェアは、アドコール測定機器本体および独立したPCワークステーションの両方にインストール可能です。業界標準のアドコール測定装置が捕捉する1/10º精度の高解像度データを、3Dカラーマップにより数秒で表示・解釈できます。これにより測定装置ユーザーは、研削・研磨・気孔・材料堆積・形状問題などの製造・品質課題について全く新たな知見を得られます。
3Dカラーマップソフトウェアにより、製造業者は真円度、輪郭誤差、寸法誤差の分析・評価に加え、振れ偏差や完全なラチェット解析を実行できます。

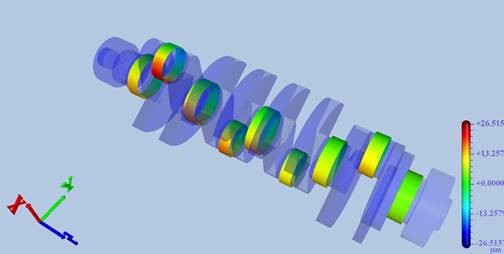

3Dカラーマップのユーザーインターフェースは、一般的なCAD/CAMパッケージを使用したことのある方なら直感的に操作できますが、未経験者でも同様に簡単に使用できます。画面には、業界標準の高速OpenGLグラフィックスレンダリングエンジンにより、顧客の部品の高解像度で陰影付きの3D画像が表示されます。部品の3D画像は、マウスクリックやドラッグ操作で動的に回転、移動、拡大が可能です。測定結果や部品の不透明度も動的に調整可能で、特徴や特徴群の代替ビューも利用できます。本ソフトウェアは、分析のカスタマイズ、真円度・半径方向誤差・偏心誤差の分離、隠れた問題の修正など、無数のオプションをサポート。分析結果は、部品の概要・寸法・選択した部品要素の計算測定パラメータを含む、分かりやすいレポートとして印刷可能です。

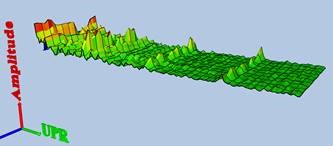

3Dカラーマップは、分析のカスタマイズ、真円度・半径方向・偏心度の誤差の特定、隠れた問題の修正など、無数のオプションをサポートします。チャタリング現象すら3D表示が可能です。
新測定ソフトウェアの動作環境は、Windows 7 以降（32/64ビット版）、Intel i5 プロセッサ（2.6 GHz）、4 GB 以上のメモリ、または Intel HD Graphics などの統合 OpenGL 対応グラフィックスハードウェア、画面解像度 1280 x 1024 以上が必要です。
