線形プロファイル測定ソフトウェア：線形凸性、凹性およびバレリング測定
Adcole LLC
GD&Tの基本では、線のプロファイルを次のように定義しています：
線のプロファイルは、任意のフィーチャー内の任意の線周囲の許容範囲を記述します。通常は曲線形状です。線のプロファイルは、任意の線形許容に適用可能な2次元許容範囲です。表面に指定された場合（例えば部品の半径など）、線プロファイルは、その断面が真の曲線半径からどれだけ変動できるかを指定します。線プロファイルは、表面上の任意の点で断面を取り、プロファイルの両側に許容範囲を設定します。線プロファイルの指定は、全周リーダーで設定したり、特定の範囲を指定することもできます（例を参照）。
アドコールは、精密部品を製造する先進的なメーカーにとって線形プロファイル測定が重要であることを理解しています。そのため、アドコールは線形プロファイル測定ソフトウェアを提供しています。このツールは、エンジニアが線形凸度、線形凹度、線形バレリング測定を分かりやすい形式で取得できるようにします。
アドコールの線形プロファイル測定ソフトウェアは、ジャーナルやローブのスキャンデータを既知の半径と比較する機能を提供します。この半径は公差情報に基づいて指定されます。出力結果は、最大正誤差、最大負誤差、ピークから谷までの誤差です。ソフトウェアは、測定プロファイルと公差帯付きの公差プロファイルのグラフ表示、および公差帯付きのプロファイル誤差のグラフ表示が可能です。

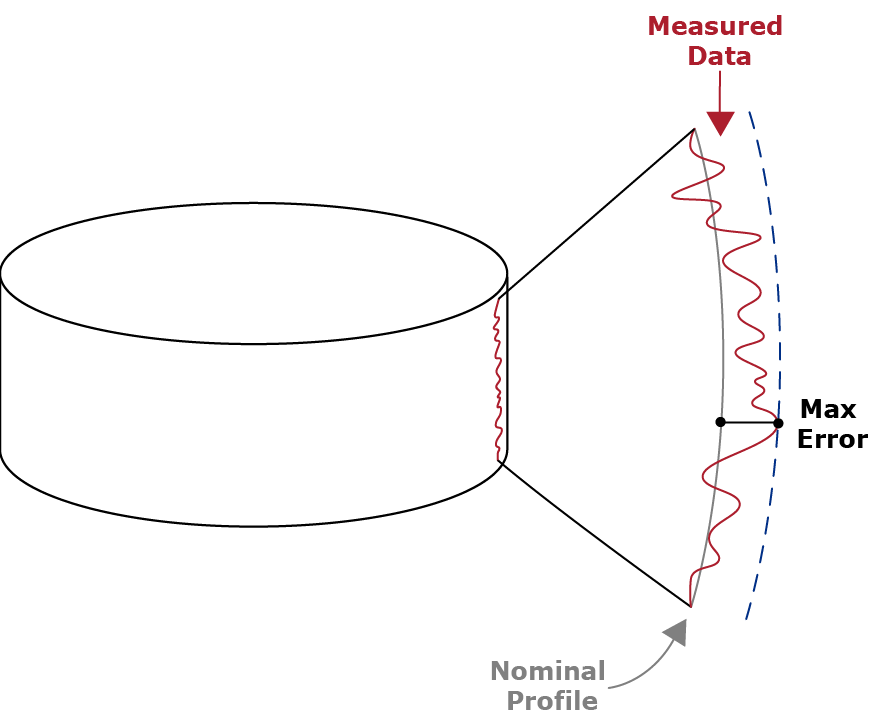

線形プロファイル測定ソフトウェアは、測定プロファイルと公差帯付きの公称プロファイルのグラフ化、およびプロファイル誤差と公差帯のグラフ化が可能です。
線形凸性測定は、線形スキャンデータの最大正の値を、線形スキャンの端点を通る直線に対する相対値として決定することで行われます。直線性を分析する線形データがフルスキャンデータを使用していない場合、分析対象のデータの両端を通る直線が引かれます。
線形凹度測定は、線形スキャンデータの両端を通る直線に対する線形スキャンデータの最小値を決定することで行われます。直線性を分析対象とする線形データがフルスキャンデータを使用していない場合、分析対象データの端点を通る直線が引かれます。この値の結果は、正または負の値となる可能性があります。
線形プロファイル測定ソフトウェアは、既知または指定されたプロファイル半径に対する線形プロファイル誤差をマッピングするように設計されています。この機能は、総プロファイル誤差に加え、最大正値と最大負値のプロファイル誤差データポイントを提供します。線形プロファイル機能により、ユーザーはプロファイルとプロファイル誤差を数値的およびグラフ的に表示/プロットできます。グラフ出力は、プロファイルが適切な形状で意図した高さの軸位置で研磨されていることを示します – 線形プロファイルが適切にアラインされています。これにより、製造者は研磨プロセスが正しく仕様に合致していることを証明できます。
線形プロファイル測定ソフトウェアは、測定プロファイルと公差帯付きの基準プロファイル、および公差帯付きのプロフィール誤差のプロットを可能にします。
線形バレリング測定は、線形スキャン端点を通る直線に対する線形データの中点値を決定することで行われます。直線性を分析する線形データがフルスキャンデータを使用していない場合、分析対象のデータ端点を通る直線が引かれます。
この値の結果は正または負の値となる場合があります。線形バレリングは、線形凸度とは異なり、線形スキャンの中央値と端点を通る直線との比較のみを行います。
線形プロファイル測定ソフトウェアソリューションは、線形凸度と線形凹度の測定結果を分かりやすい形式で提供します。このツールは、高価値で製造が困難な部品の細かな測定詳細に関する強力な洞察を提供します。さらに、ソフトウェアは数値とグラフ形式で線形プロファイル情報を提供します。最後に、このツールはエンジニアが根本原因分析を実施し、製造プロセスを最適化するために必要なデータと分析の完全なセットを提供します。
製造業者は、製造業者に提供する強力な機能のため、線形プロファイル測定ソフトウェアを追加しています。これには、ジャーナルやローブの線形スキャンを既知の半径と比較する機能が含まれます。このツールは、測定プロファイルと公差帯付きの名義プロファイルのグラフ表示、および公差帯付きのプロファイル誤差を含む出力データを提供します。ソリューションは、名義情報に基づいて高価値部品の半径を指定します。さらに、線形プロファイル測定ソフトウェアは、極めて小さなセグメントであっても、測定データと名義線形半径の正確な比較を取得できます。
- シャフトの直線プロファイル
- バレリング
- 凸度
- 凹度
