1200シリーズ シャフト測定機
比類なき性能
概要
精密シャフト計測 において、アドコール1200シリーズは業界標準を確立しています。生産現場と計測ラボの両方に対応するアドコール 1200-LX、 1200-DH、 1200-HCモデル は、 先進的な製造業者に 卓越した精度、信頼性、再現性、 価値 を提供します 。
1200シリーズが従来の接触式ゲージと一線を画す真の特長は、レーザー干渉計技術を採用している点にあります。この測定技術は光波の干渉を利用し、微小な変位を驚異的な精度で検出します。この先進的な手法により、1200シリーズは半径方向測定公差0.25 µmという極めて厳しい精度を実現し、以下の利点を提供します：
- Adcole 911や1100 – Sなどの 単一リニアガラススケールゲージと比較して約50％高い精度
- 1100-GXなどのデュアルガラススケールシステムと比較して約37％高い精度
Adcole 1200シリーズにより、製造業者はサブミクロン単位の精度が求められる高精度アプリケーションにおいて競争優位性を獲得できます。
レーザー干渉計
アドコール1200ゲージは、部品表面を直接測定するのではなく、機械の可動部品の正確な位置を追跡するためにレーザー干渉法を採用しています。このシステムは4つのレーザー経路（キャリッジの軸方向位置決め用1経路、接触式フォロワープローブの半径方向位置決め用3経路）を組み込み、卓越した精度と再現性を保証します。 各干渉計はレーザービームを2つの経路に分割します：1つは固定基準ミラーに向けられ、もう1つはキャリッジまたはプローブに取り付けられた可動ミラーに向けられます。可動ミラーが移動すると、ビームが再結合して干渉パターンを形成し、システムはサブミクロン精度（多くの場合0.05 µm未満）で変位を計算できます。
1200シリーズ測定器に採用された独自開発の大口径ミラーは、低熱膨張基板上に精密研磨された反射面を有し、過酷な製造環境下でも精度を維持します。レーザー干渉計とミラー構造により、全ての測定がリアルタイム位置データに基づくため、業界最高水準の精度とトレーサビリティを実現。この精密性は高性能部品において特に重要であり、わずかな偏差でも機能性に影響を及ぼす可能性があるためです。
1200シリーズは3モデル展開：1200-LXアルティメットパフォーマンス、1200-HCハイキャパシティ、1200-DHデュアルヘッド＆ハイスループットシャフトゲージ
1200-LX：究極性能シャフトゲージ

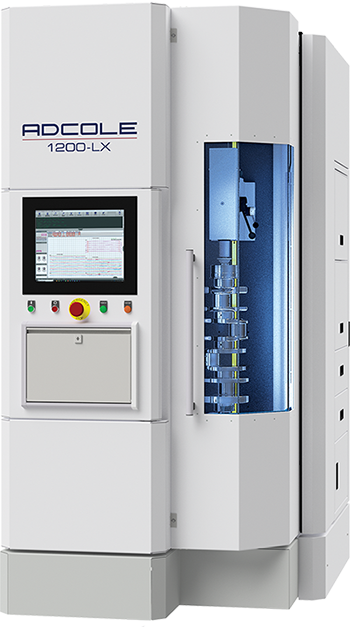

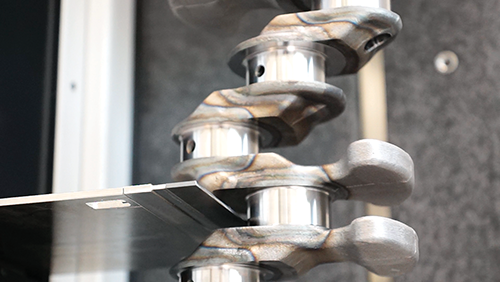

アドコール1200-LXは、コンパクトなオールインワンユニットで卓越した精度を実現する高性能シャフト計測ゲージです。貴重な生産フロアスペースを節約するよう設計された1200-LXは、全ての計測コンポーネント、データ処理、制御システム、工具、プリンターを単一の合理化されたユニットに統合しており、高スループットの製造環境に最適です。

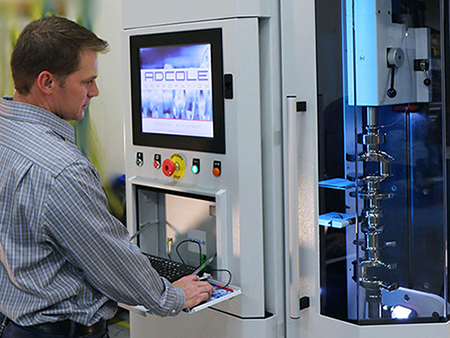

クリーンな測定環境を必要とする施設向けに、1200-LXはオプションで簡易開閉ドアを提供します。このドアは測定室を密閉し、合格/不合格LEDインジケーターを備えることで汚染を最小限に抑え、部品適合性に関する即時的な視覚的フィードバックを提供します。また、回転ヒンジ式コントロールパネルを採用し、操作者の作業効率とアクセス性を向上させています。

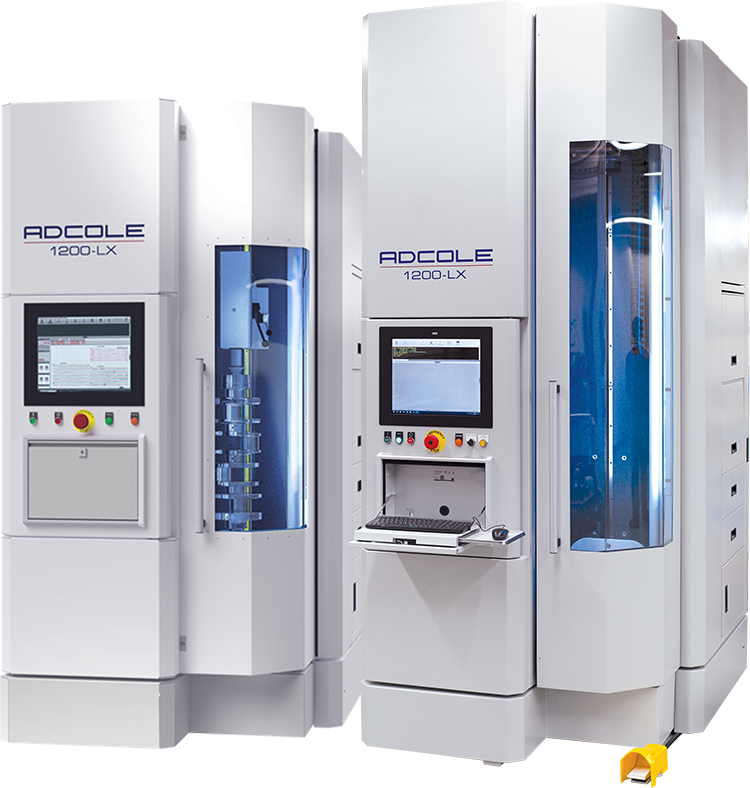

最大240キログラム（750ポンド）の部品を扱える1200-LXは、2つの構成で提供されます：長さ1000ミリメートル（39.4インチ）までのシャフト用1メートルモデルと、長さ1500ミリメートル（59.1インチ）までのシャフト用1.5メートルモデルです。 300ミリメートル（11.81インチ）の広いスイング直径と190ミリメートル（7.5インチ）のフォロアスライドストロークをサポートし、幅広いシャフト形状に対応する汎用性を確保しています。
仕様
| 1200-LX (1M) | 1200-LX (1.5M) | |||||||
|---|---|---|---|---|---|---|---|---|
| 精度仕様 | ||||||||
| 放射方向精度i | ±0.25 µm | |||||||
| 放射方向分解能i | 0.005 µm | |||||||
| 軸方向精度 | ±1.0 µm | |||||||
| 角度分解能 | <0.036 秒角 (<0.00001°) | |||||||
| スピンドル振れ量 | <0.1 µm | |||||||
| 一般仕様 | ||||||||
| 回転速度 | 1 ~ 20 RPM (最大 30 RPM) | |||||||
| フォロワーストローク | 190mm (7.5") | |||||||
| スイング直径 | 300mm (11.81") | |||||||
| 部品重量 最大 | 340 kg (750 lb) | |||||||
| 部品長さ最大ii | 1,000mm (39.4") | 1,500mm (59.1") | ||||||
| キャリッジ速度 | 毎分2,286mm (90") | |||||||
| ベースゲージ寸法 | ||||||||
| ゲージ高さ | 2,535mm (99.8") | 3,043mm (119.8") | ||||||
| ゲージ幅 | 1,396mm (55") | |||||||
| ゲージ深さ | 1,720mm (67.7") | |||||||
| ゲージ重量iii | 3,986 kg (8,787 lb) | 4,700 kg (10,362 lb) | ||||||
i 温度 20±1℃、相対湿度 40%～60%、気圧 86kPa～106kPa。
ii 最大部品長は概算値です。実際の長さは、センター工具のスタイル、部品のセンター穴構成、お客様の部品をクリアするために必要なTS移動量などによって異なります。
iii 重量は追加オプションを含みません
1200-HC：大容量シャフトゲージ

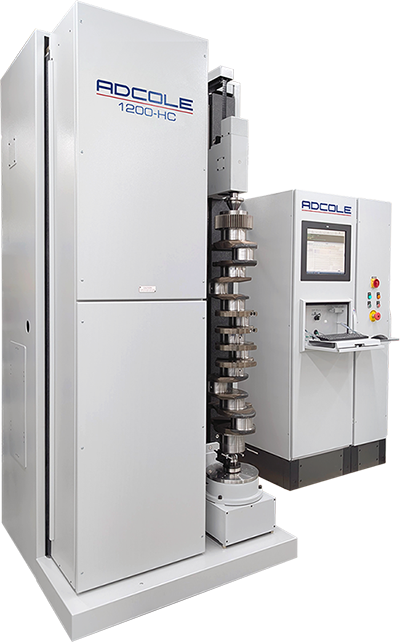

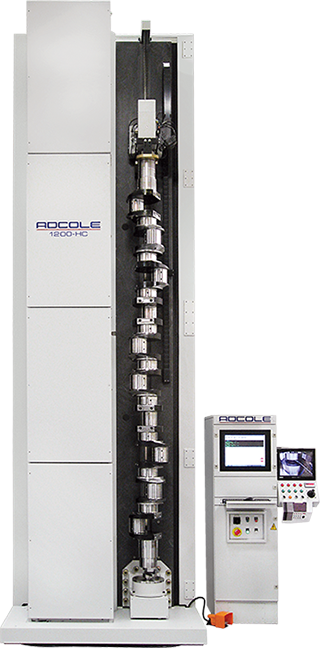

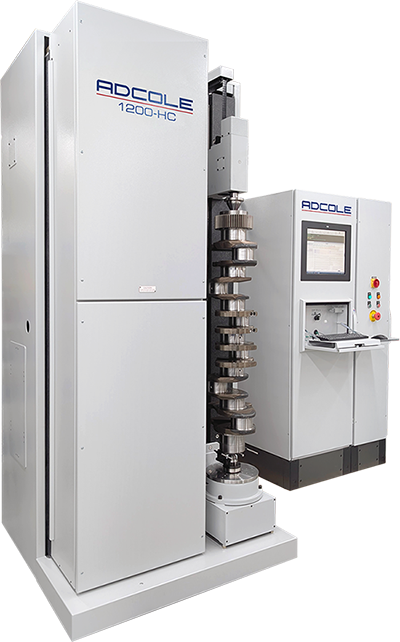

より高い容量要件に対応するため、1200-HC は 1200-LX と同じ信頼性の高いレーザー干渉計技術を搭載しながら、52～86% 大きいスイング直径により、卓越した精度と再現性を実現しています。 5種類のモデルが用意されており、様々なシャフト長さと重量に対応可能です。1200-HCは最大4,572 mm（180インチ）の長さと最大1,814 kg（4,000 lbs）の重量のシャフトに対応します。詳細なモデル情報は仕様書をご参照ください。
仕様
| 1200-HC (60") | 1200-HC (80") | 1200-HC (105") | 1200-HC (130") | 1200-HC (180") | ||||
|---|---|---|---|---|---|---|---|---|
| 精度仕様 | ||||||||
| 放射方向精度i | ±0.4 µm | ±0.5 µm | ||||||
| 放射方向分解能i | 0.005 µm | |||||||
| 軸方向精度 | ±1.0 µm | |||||||
| 角度分解能 | <0.036 秒角 (<0.00001°) | |||||||
| スピンドル振れ量 | <0.25 µm | |||||||
| 一般仕様 | ||||||||
| 回転速度 最大 | 20 RPM | |||||||
| フォロワーストローク | 270mm (10.63") | 330mm (13") | ||||||
| スイング直径 | 457mm (18”) | 558mm (22") | ||||||
| 部品重量 最大 | 1,360 kg (3,000 lb) | 1,814 kg (4,000 lb) | ||||||
| 部品長さ最大ii | 1,524mm (60") | 2,062mm (81.2") | 2,671 mm (105.2") | 3,302mm (130") | 4,572mm (180") | |||
| ベースゲージ寸法 | ||||||||
| ゲージ高さ | 2,692mm (106") | 3,163mm (124.5") | 3,772mm (148.5") | 4,426mm (174.3") | 5,715mm (225") | |||
| ゲージ幅 | 2,446mm (96.3") | 2,756mm (108.5") | 2,954mm (116.3") | |||||
| ゲージ深さ | 1,529mm (60.2") | 1,621mm (63.8") | 1,946mm (76.6") | |||||
| ゲージ重量iii | 3,630 kg (8,000 lb) | 5,900 kg (13,000 lb) | 7,044 kg (15,530 lb) | 11,110 kg (24,500 lb) | 19,050 kg (42,000 lb) | |||
i 温度 20±1℃、相対湿度 40%～60%、気圧 86kPa～106kPa。
ii 最大部品長は概算値です。実際の長さは、センター工具のスタイル、部品のセンター穴構成、お客様の部品をクリアするために必要なTS移動量などによって異なります。
iii 重量には追加部品やキャビネットは含まれません
1200-DH：デュアルヘッド＆高スループットシャフトゲージ

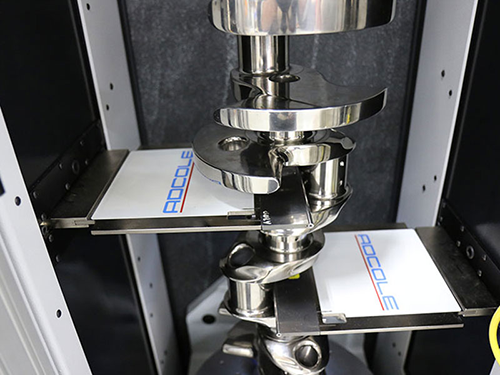

アドコールの主力製品ラインである1200シリーズの一員として、1200-DHは速度と精度を要求するメーカー向けに設計されており、業界をリードする測定精度を実現するデュアルレーザー干渉計システムを搭載しています。デュアルヘッド設計によりサイクルタイムが大幅に短縮され、品質を損なうことなくスループットの向上を支援します。
ロボットローディングを含む自動化対応機能を備えた1200-DHは、100%インライン検査を実現し、生産ラインの速度を落とすことなく、すべての部品が基準を満たすことを保証します。 複数のサイズが用意されており、長さ 1,520 mm (59.8 インチ)、重量 1,360 kg (3,000 ポンド) までの部品に対応しているため、幅広い部品を自信を持って柔軟に扱うことができます。
仕様
| 1200-DH (38") | 1200-DH (60") | |||||||
|---|---|---|---|---|---|---|---|---|
| 精度仕様 | ||||||||
| 放射方向精度i | ±0.25 µm | |||||||
| 放射方向分解能i | 0.005 µm | |||||||
| 軸方向精度 | ±1.0 µm / 100mm | |||||||
| 角度分解能 | <0.036 秒角 (<0.00001°) | |||||||
| スピンドル振れ量 | <0.1 µm | |||||||
| 一般仕様 | ||||||||
| 回転速度d | 1 ~ 20 RPM (最大 30 RPM) | |||||||
| フォロワーストローク | 190mm (7.5") | |||||||
| スイング直径 | 302mm (11.88") | |||||||
| 部品重量 最大 | 340 kg (750 lb) | |||||||
| 部品長さ最大ii | 965mm (38") | 1,520mm (59.8") | ||||||
| ベースゲージ寸法 | ||||||||
| ゲージ高さ | 2,348mm (92.4") | 2,889mm (113.8") | ||||||
| ゲージ幅 | 2,682mm (105.6") | |||||||
| ゲージ深さ | 1,270mm (50") | |||||||
| ゲージ重量iii | 4,310 kg (9,500 lb) | 5,896 kg (13,000 lb) | ||||||
i 温度 20±1℃、相対湿度 40%～60%、気圧 86kPa～106kPa。
ii 最大部品長は概算値です。実際の長さは、センター工具のスタイル、部品のセンター穴構成、お客様の部品をクリアするために必要なTS移動量などによって異なります。
iii 重量には追加部品やキャビネットは含まれません
ソフトウェア
当社のゲージに搭載されたソフトウェアは、欠陥の追跡、性能指標の分析、詳細なレポート生成などの機能により、問題が発生する前に課題を発見するのに役立ちます。改善すべき領域に関する洞察を提供することで、Adcoleゲージソフトウェアは、お客様の組織が最高水準を維持し、製品を継続的に強化するのに貢献します。
用途
製品の品質測定は、製品が規定基準を満たし信頼性高く機能することを保証するために不可欠です。これらのツールには、欠陥の追跡、性能指標の分析、詳細なレポート生成などの機能が搭載されていることが多くあります。改善すべき領域に関する洞察を提供することで、アドコールゲージソフトウェアは組織が最高水準を維持し、製品を継続的に向上させることを支援します。
包括的なエンジニアリング＆技術サポート
専任エンジニアチームが、アドコールシャフト計測ゲージに関するあらゆるご要望に対応いたします。グローバル技術サポート、トレーニング、ゲージのアップグレード、ゲージ再認証を提供しています。フィールドサービスエンジニアによるサービスをご予約いただくため、本日お問い合わせください。
