シャフト測定システム用3D検査ソフトウェア

概要

アドコールの3Dカラーマップソフトウェアは、従来の監査測定では見落とされがちな欠陥や不適合を迅速に可視化し、製造業者の品質管理強化を支援します。この強力な検査ツールは、カムシャフト、クランクシャフト、カムシャフトチューブ、ポンプリング、スプライン部品の完全なエラーマッピングを実現します。全てのアドコール接触式ゲージと互換性のある3Dカラーマップソフトウェアは、製造プロセスの効率化、廃棄物の削減、部品適合性の確保に役立つ実用的な知見を提供します。

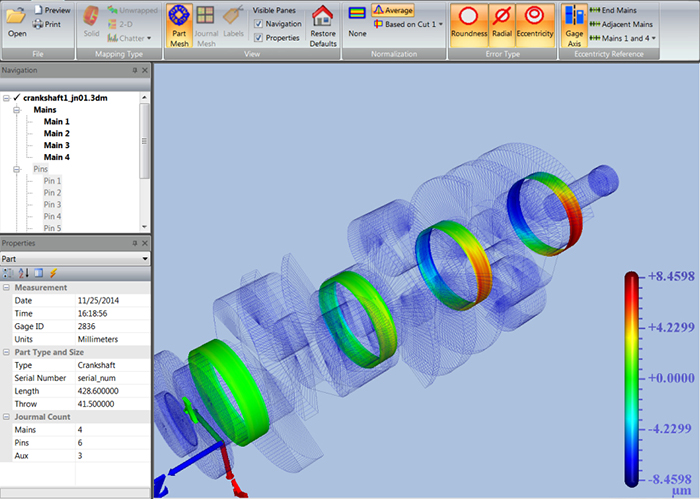

1/10度間隔の高解像度解析を実現する本ソフトウェアは、部品基準面や公称リフトに対する公差外れなどの品質問題を正確に特定します。ユーザーは3D誤差マップをインタラクティブにズーム・パン・回転させ詳細検査が可能です。GD&Tパラメータに基づくカスタマイズ可能な誤差データプロットをサポートし、部品画像・寸法要約・各要素の計算値を含む包括的レポートを生成します。

ソフトウェア機能

アドコールの3Dカラーマップソフトウェアは、幅広い測定パラメータをサポートし、製造業者が部品の品質問題を高い精度で可視化・診断することを支援します。本ソフトウェアは以下のパラメータを表示・分析可能です：

カムローブリフト誤差
チャタリング（FFT解析）
円筒度
プロファイル
真円度
中心偏差
同心度
直径
振れ
テーパー

さらに、ジャーナル、ピン、ローブなどの部品特定領域の分析をサポートし、グラフィックオーバーレイと寸法要約を含む包括的なレポートを生成します。

メリット

本システムはジャーナルとローブ全域にわたる全面FFTチャター可視化機能を提供し、製造異常の早期検出を可能にします。部品表面を直感的なグラフィカル表現で可視化することで複雑な生産課題を簡素化し、研削・研磨欠陥などの問題を関係者が迅速に特定・対応できるようにします。このグラフィカルマッピングにより、組織は生産サイクルの初期段階（修正が最も費用対効果の高い時期）で製造プロセスを検証でき、理解しやすい形式で実用的な知見を提供します。
